Montáž kuchyne

Tento montážny návod je určený odborným montérom. Zhŕňa bezpečnostné pokyny a všeobecné zásady, ktoré je potrebné dodržať pri inštalácii kuchyne SACHSENKÜCHEN. Jednotlivé montážne kroky sú v originálnom PDF spracované formou technických nákresov.

Upozornenie: Montáž kuchyne smú vykonávať iba zaškolení odborní pracovníci. Sanitárne a elektroinštalačné práce smú vykonávať výhradne osoby s príslušnou kvalifikáciou. Tento návod je autorizovaným slovenským prekladom originálneho dokumentu výrobcu.

Bezpečnostné pokyny

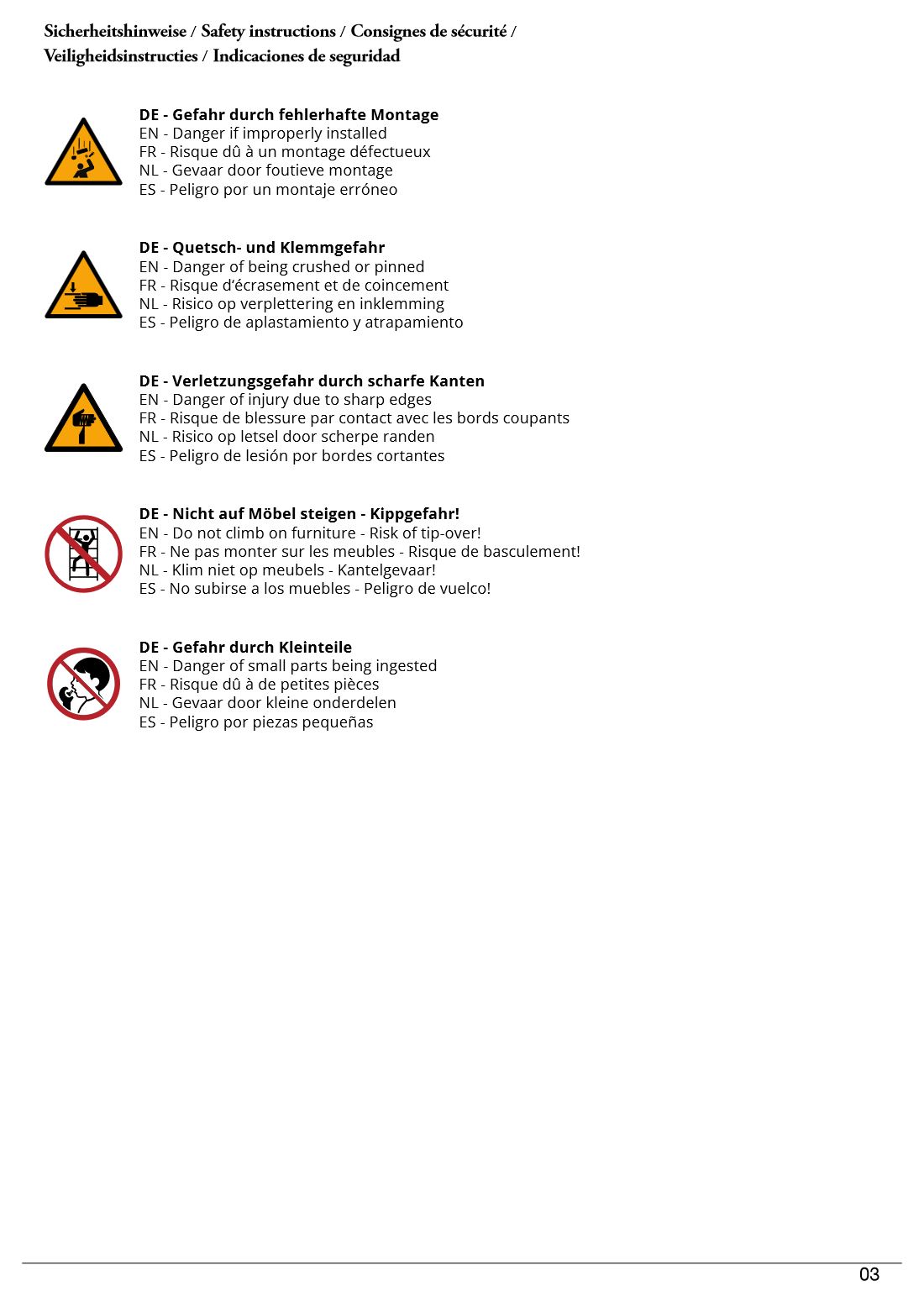

Pri montáži dbajte najmä na nasledujúce riziká, na ktoré upozorňujú bezpečnostné piktogramy (podľa ISO 7010) v originálnom návode:

Nebezpečenstvo v dôsledku chybnej montáže — nesprávne vykonaná inštalácia môže ohroziť funkčnosť aj bezpečnosť.
Nebezpečenstvo pomliaždenia a zovretia — pozor na pohyblivé a spájané diely.
Nebezpečenstvo poranenia o ostré hrany.
Nestúpajte na nábytok — nebezpečenstvo prevrátenia!
Nebezpečenstvo spojené s drobnými dielmi — hrozí ich prehltnutie (najmä deťmi).

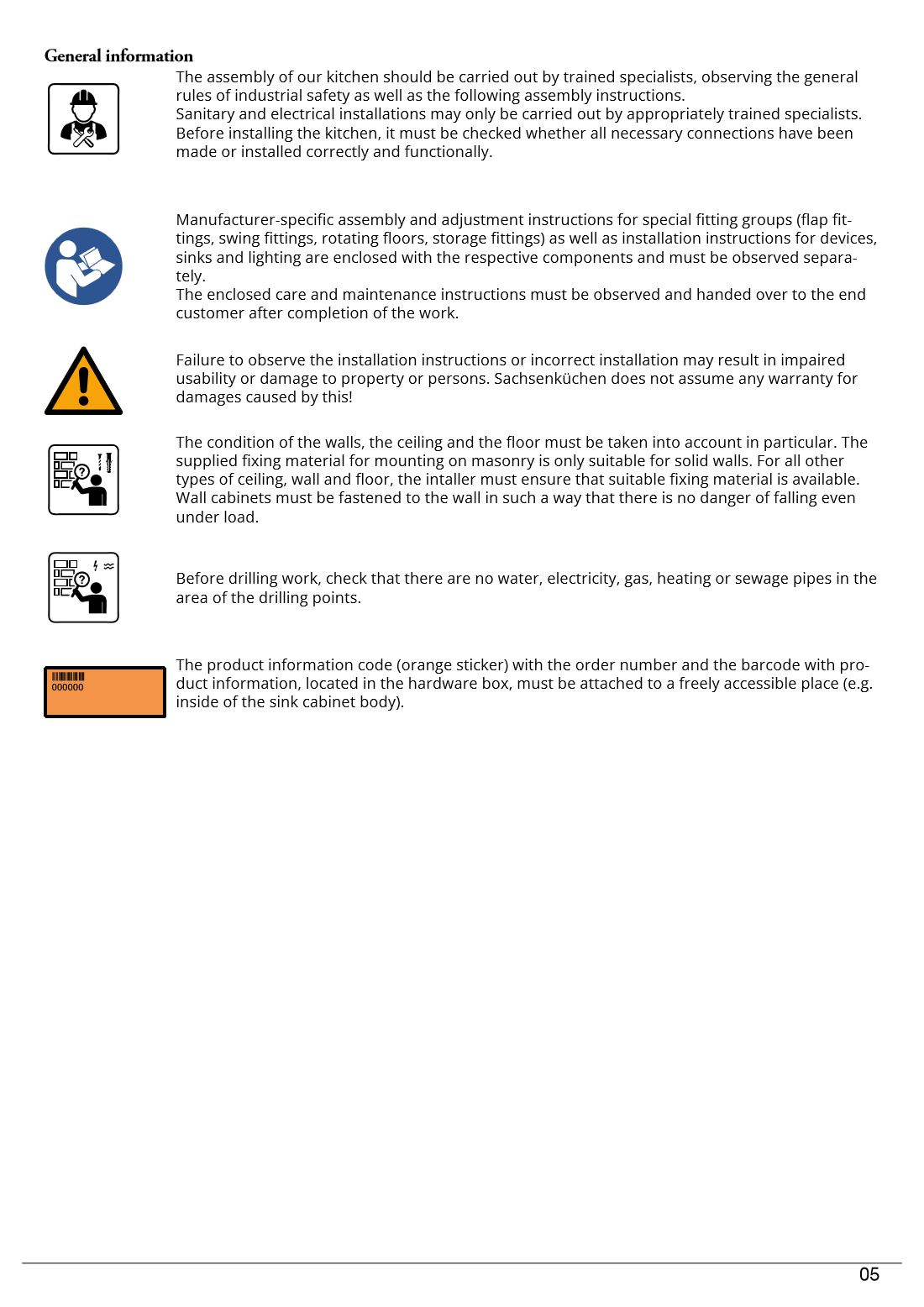

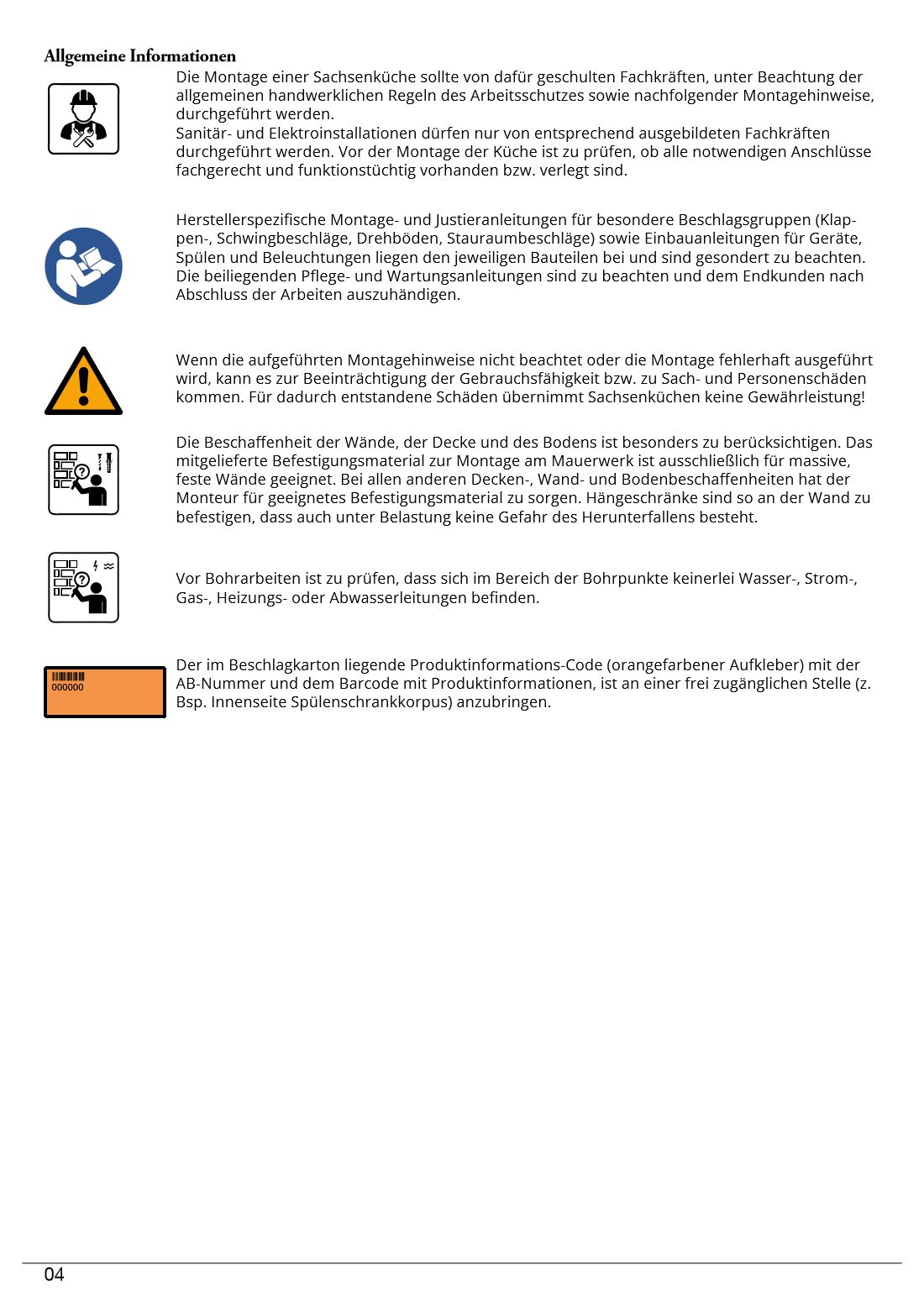

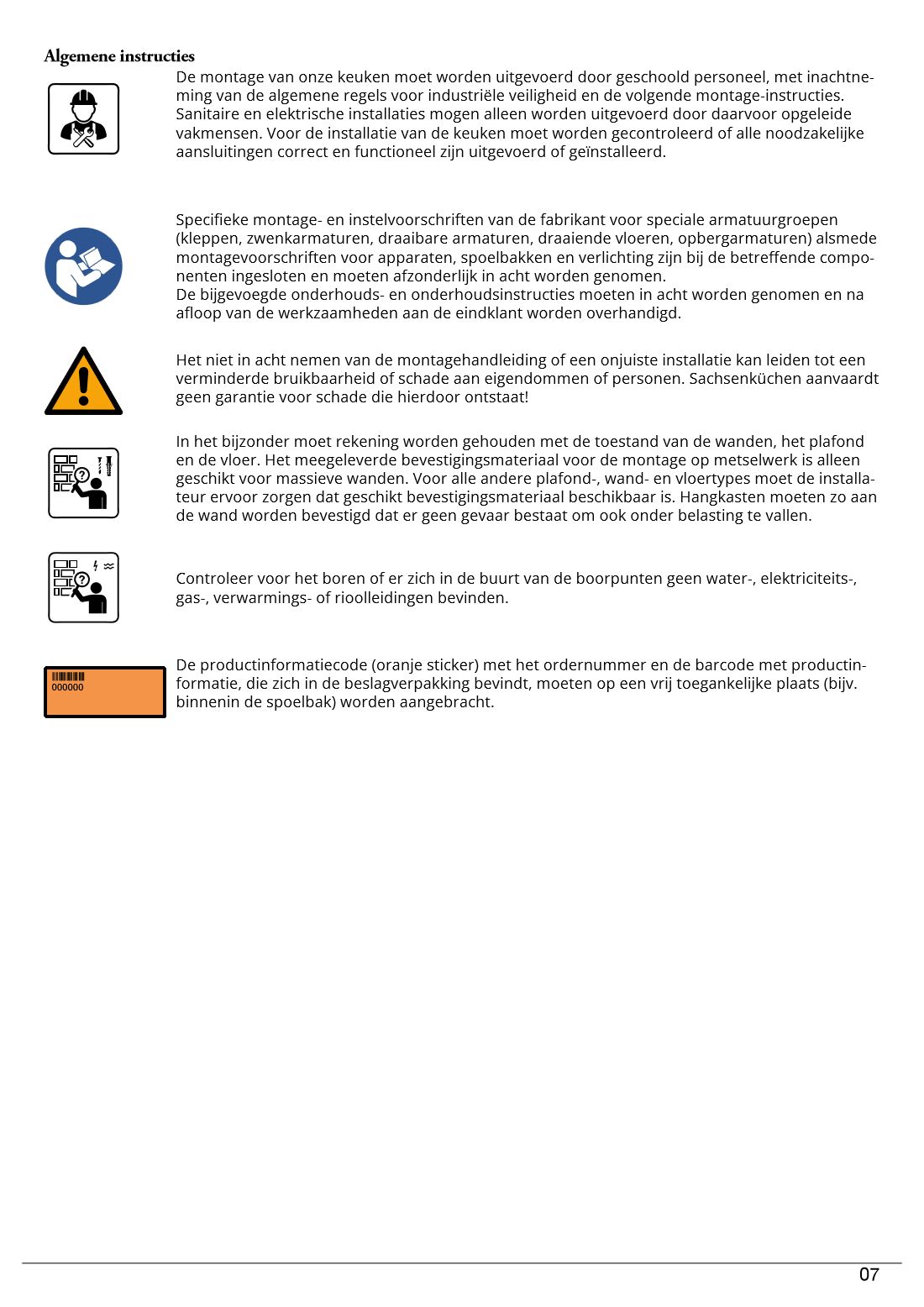

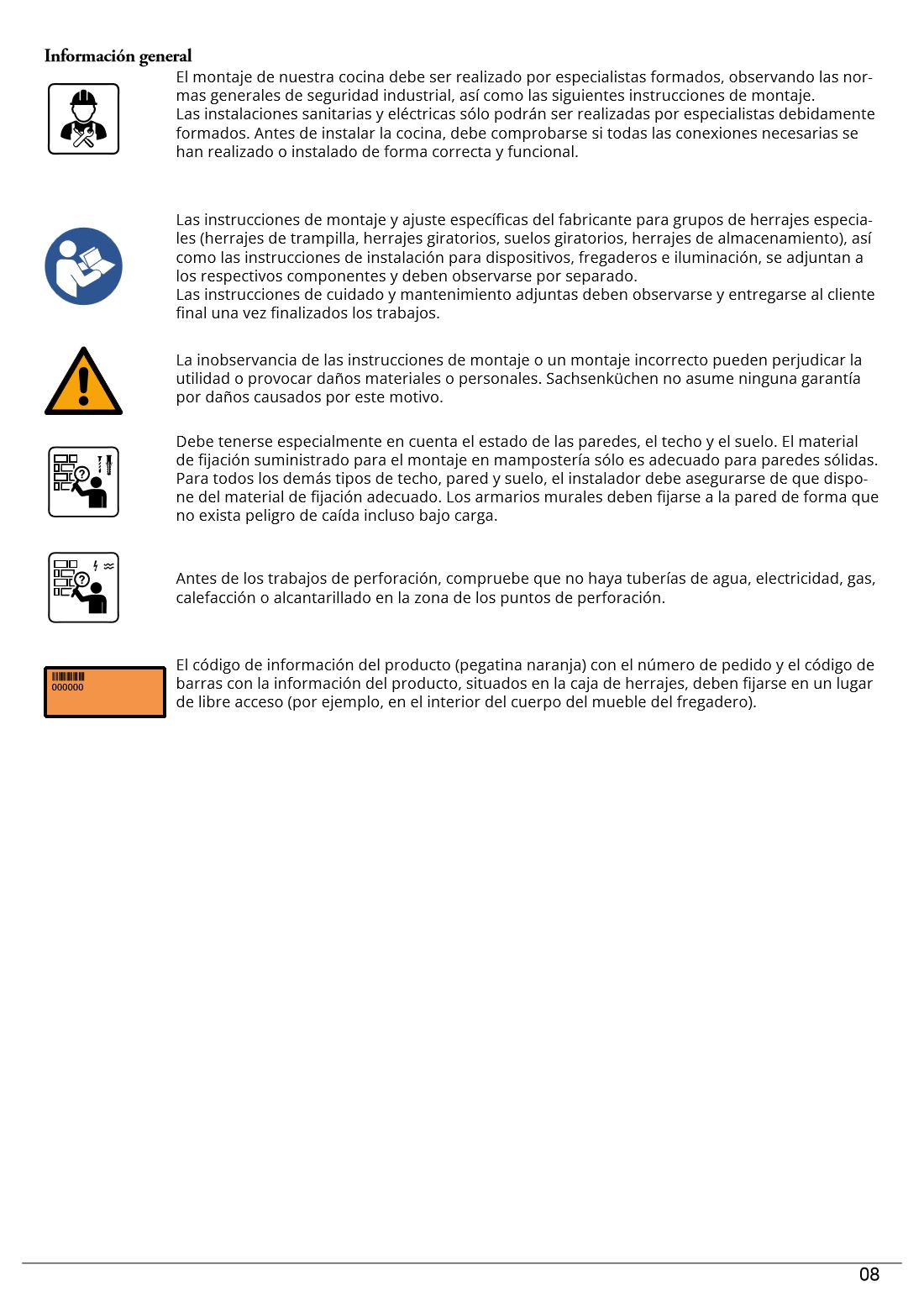

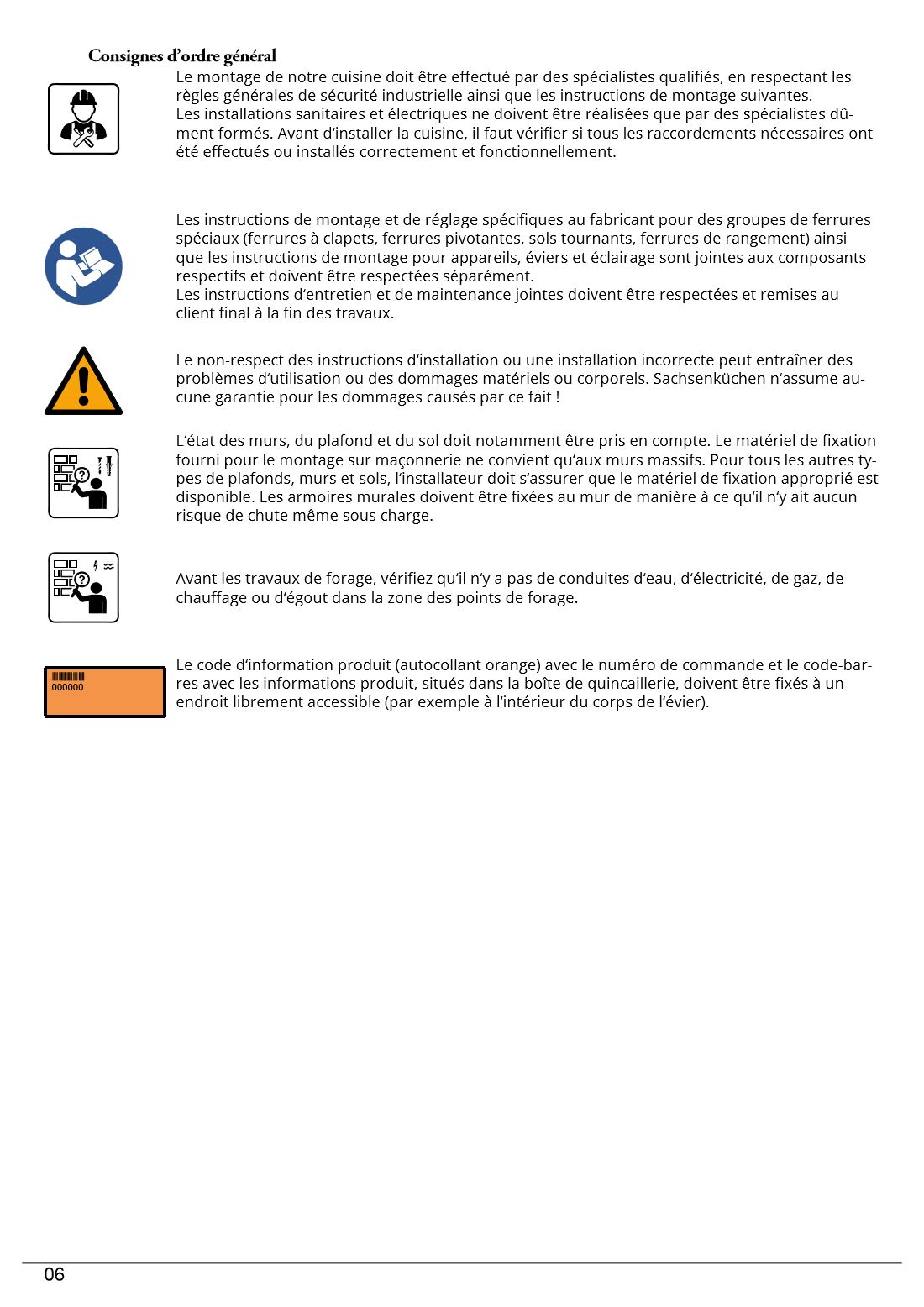

Všeobecné informácie

Montáž kuchyne SACHSENKÜCHEN by mali vykonávať vyškolení odborní pracovníci za dodržania všeobecných remeselných pravidiel bezpečnosti práce a nižšie uvedených montážnych pokynov. Sanitárne a elektroinštalačné práce smú vykonávať iba zodpovedajúcim spôsobom vyškolení odborníci. Pred montážou kuchyne je nutné skontrolovať, či sú všetky potrebné prípojky odborne vykonané, funkčné a správne rozvedené.

Montážne a nastavovacie návody výrobcu pre špeciálne skupiny kovaní (kovanie výklopných a výsuvných dvierok, otočné police, kovanie úložných priestorov) aj návody na vstavanie spotrebičov, drezov a osvetlenia sú priložené k príslušným dielom a je potrebné ich dodržať samostatne. Priložené návody na starostlivosť a údržbu je nutné rešpektovať a po dokončení prác ich odovzdať koncovému zákazníkovi.

Nedodržanie uvedených montážnych pokynov alebo chybne vykonaná montáž môže viesť k narušeniu použiteľnosti alebo ku škodám na majetku a zdraví. Za takto vzniknuté škody spoločnosť SACHSENKÜCHEN neposkytuje žiadnu záruku!

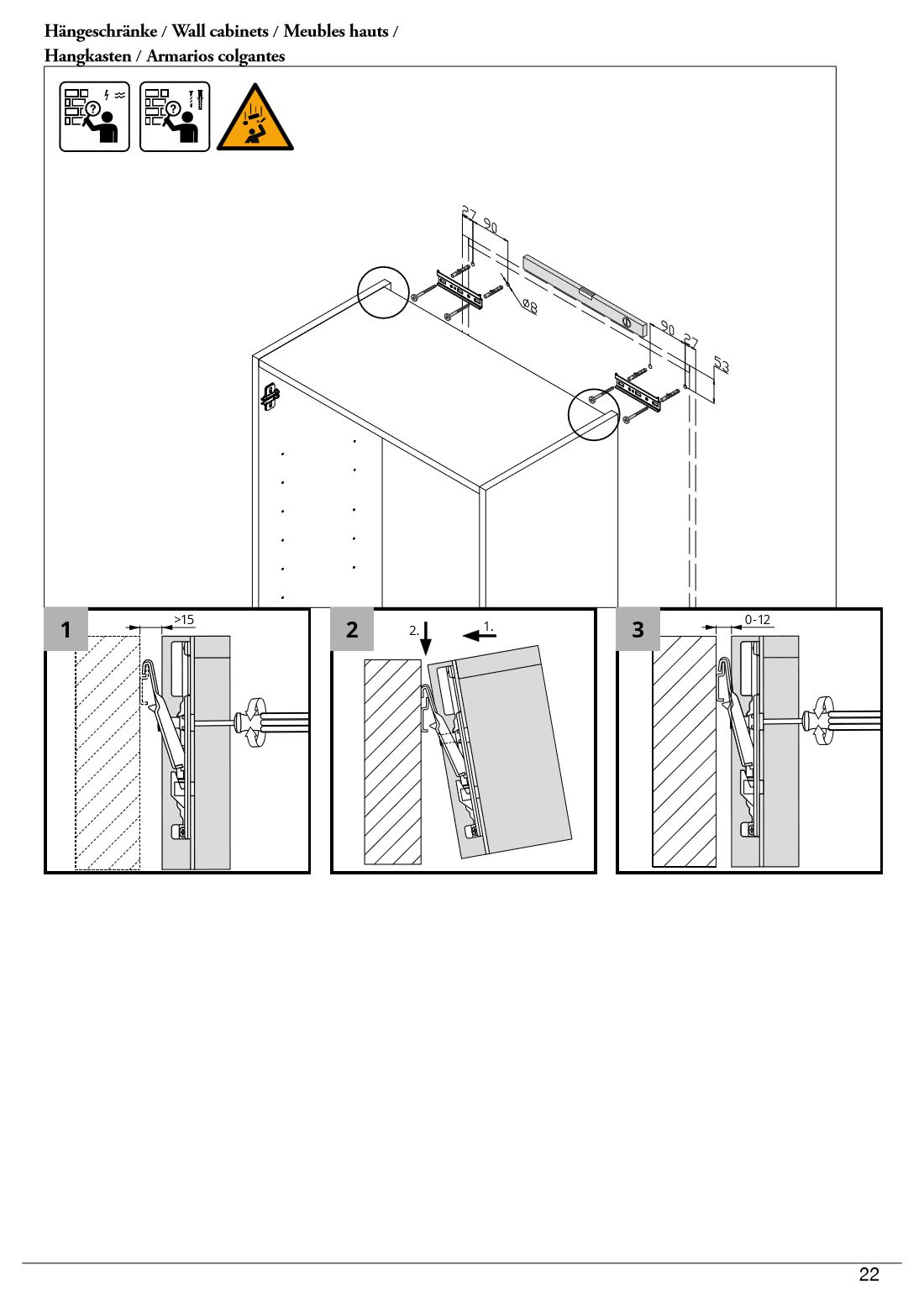

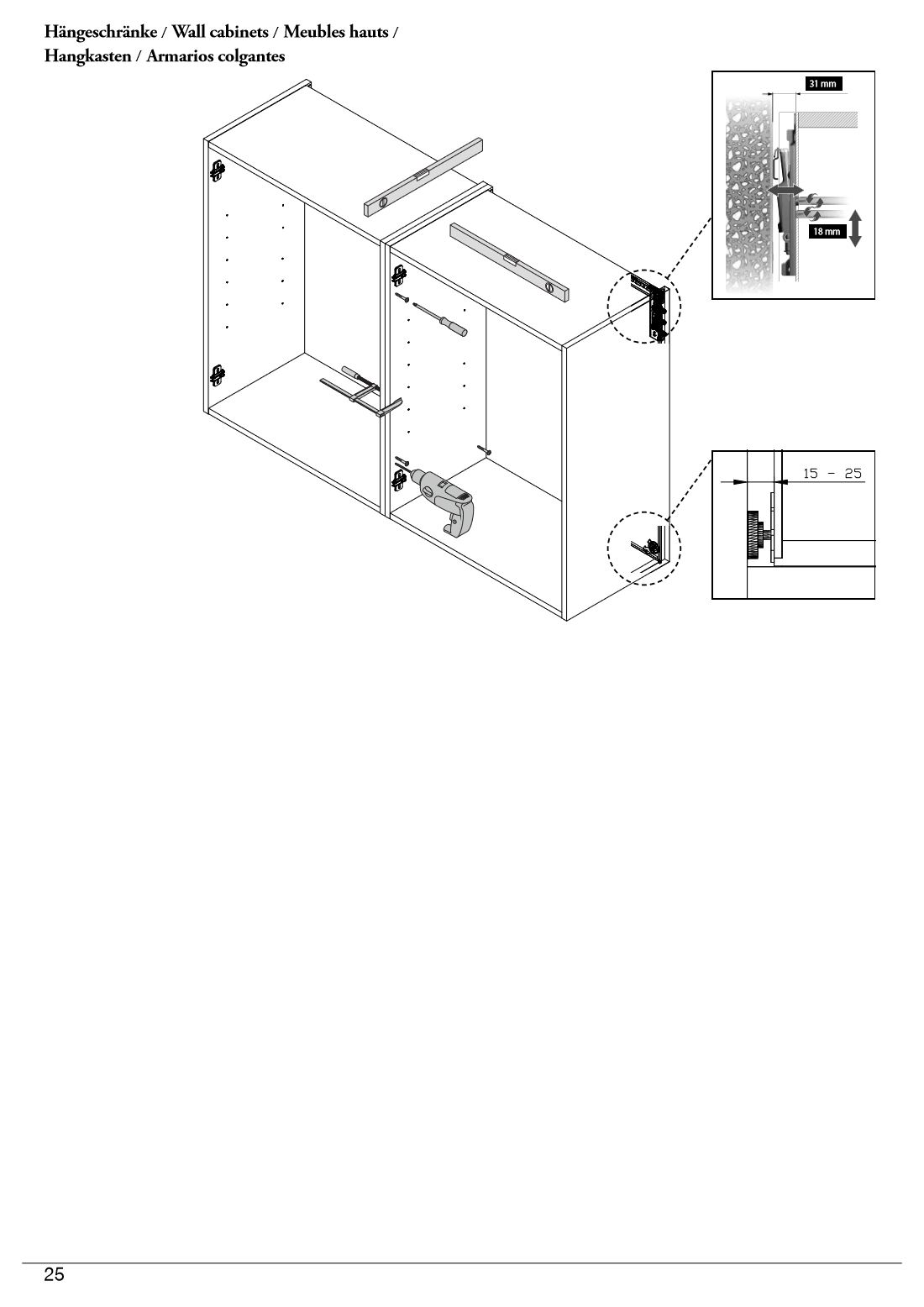

Osobitnú pozornosť je potrebné venovať povahe stien, stropu a podlahy. Dodaný upevňovací materiál pre montáž do muriva je vhodný výhradne pre masívne, pevné steny. Pri všetkých ostatných typoch stropov, stien a podláh musí montér zaistiť vhodný upevňovací materiál. Závesné skrinky je nutné pripevniť k stene tak, aby ani pri zaťažení nehrozilo ich spadnutie.

Pred vŕtaním skontrolujte, či sa v oblasti vŕtaných bodov nenachádzajú žiadne vodovodné, elektrické, plynové, vykurovacie ani odpadové rozvody.

Kód s informáciami o produkte uložený v krabici s kovaním (oranžová nálepka) — s číslom AB a čiarovým kódom obsahujúcim informácie o výrobku — je potrebné umiestniť na voľne prístupné miesto (napríklad na vnútornú stranu korpusu skrinky pod drezom).

Postup montáže krok za krokom

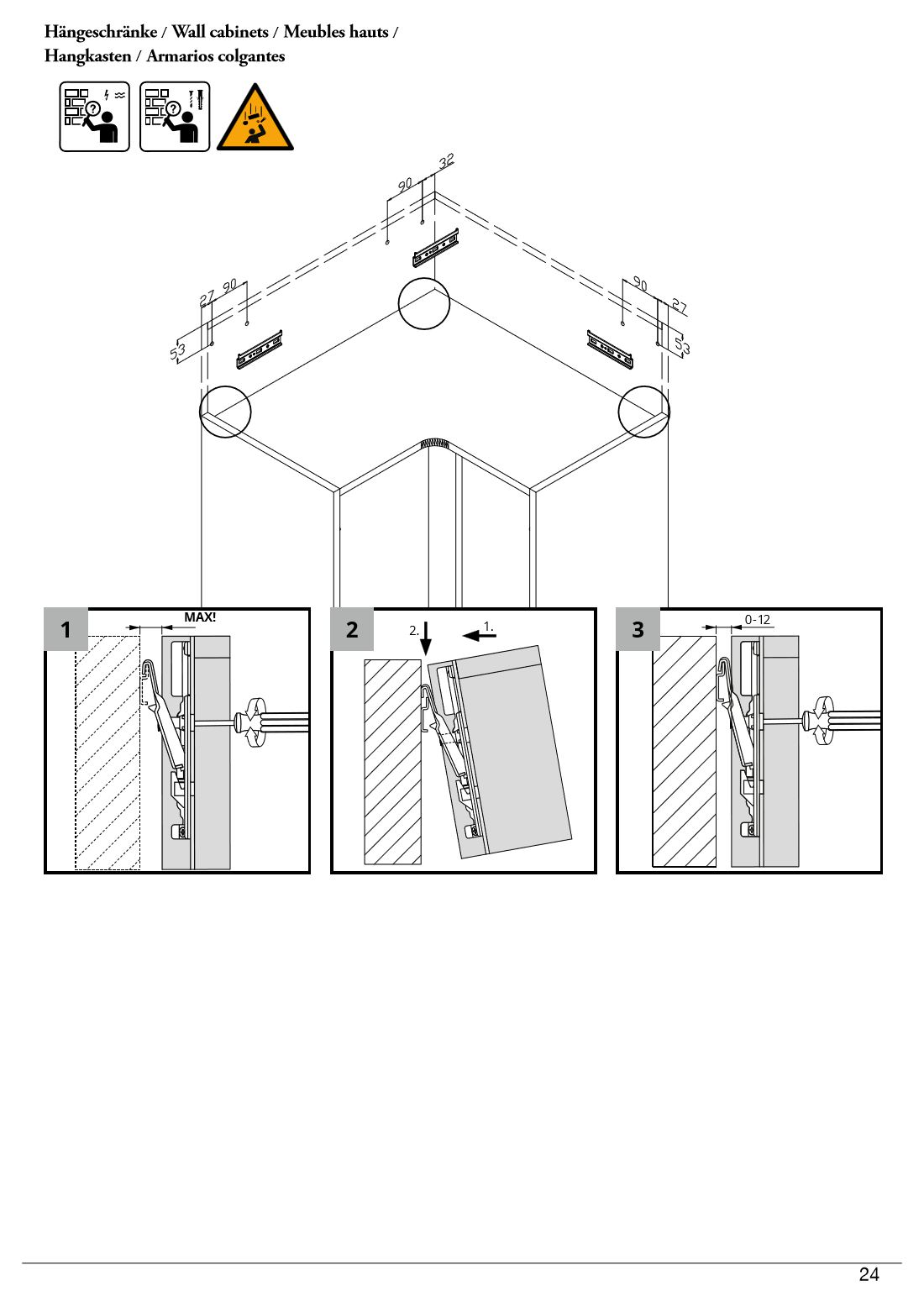

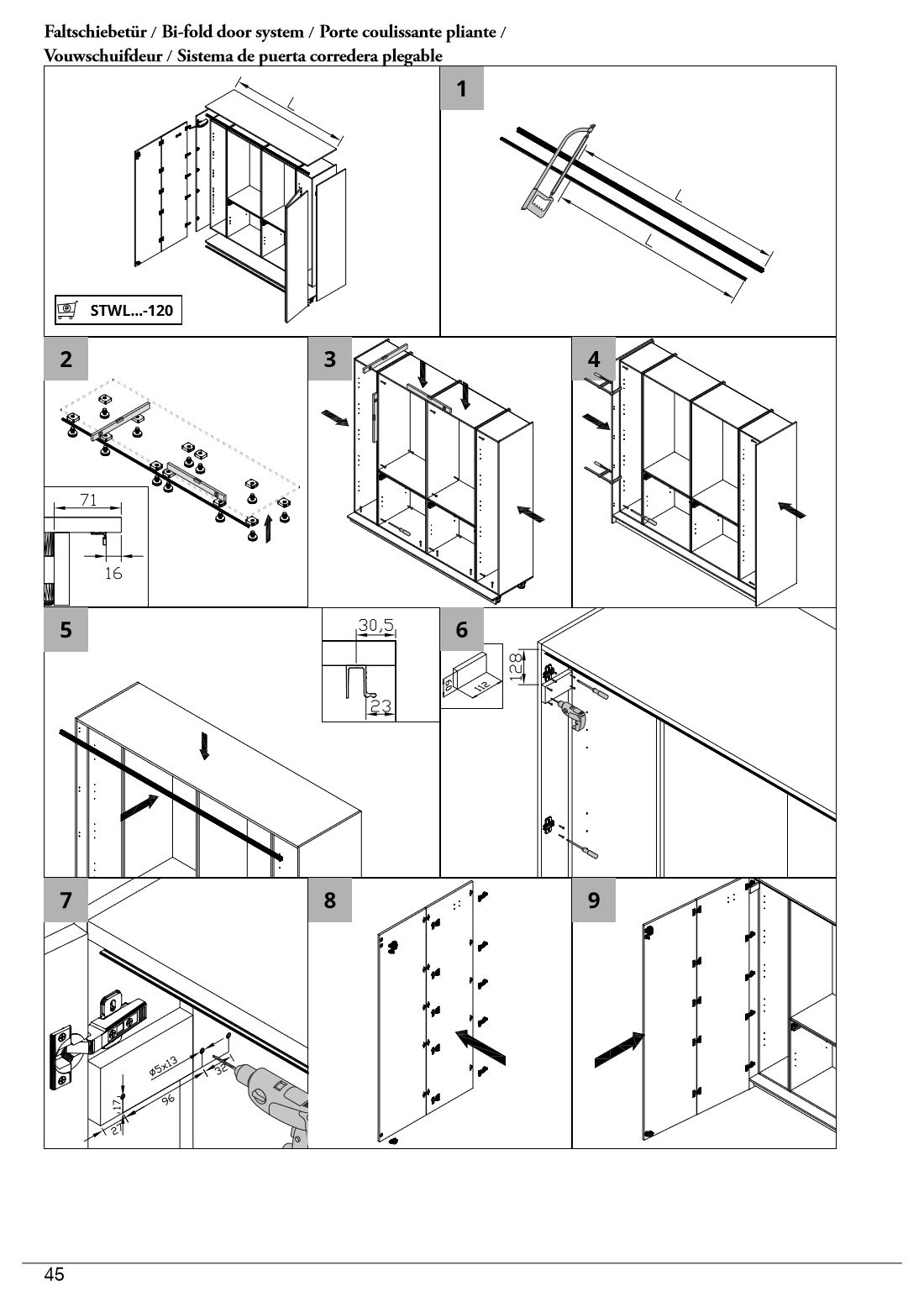

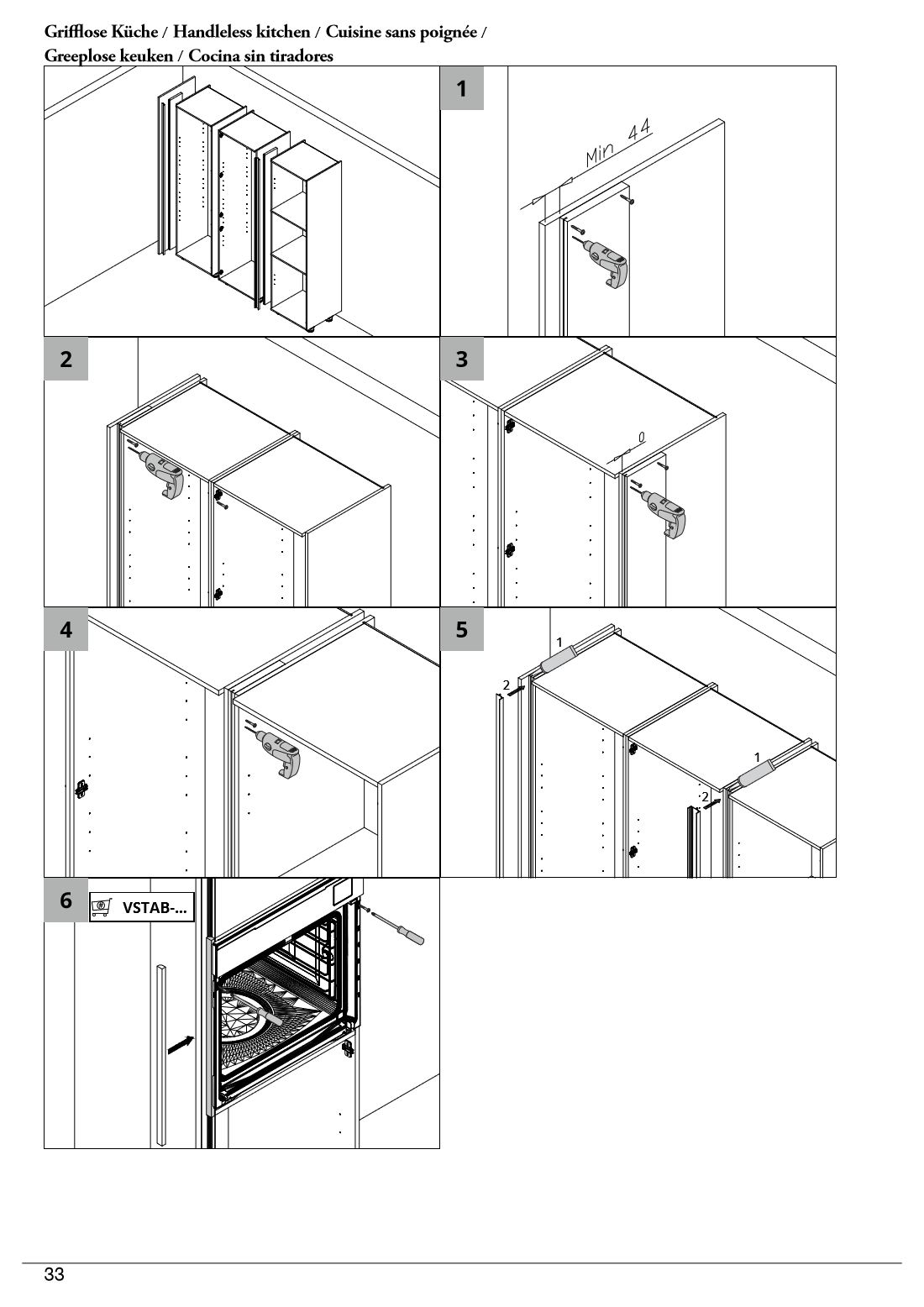

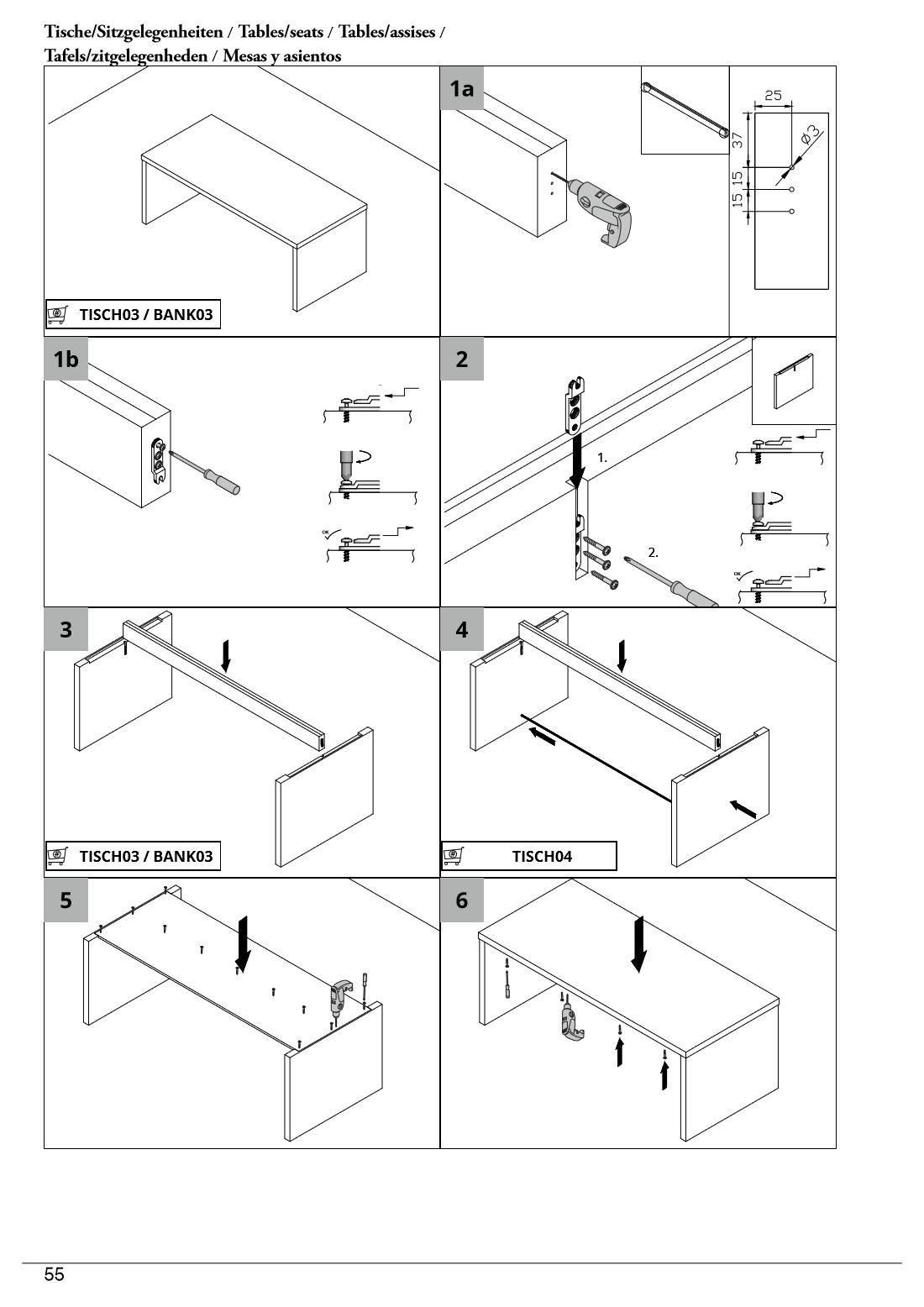

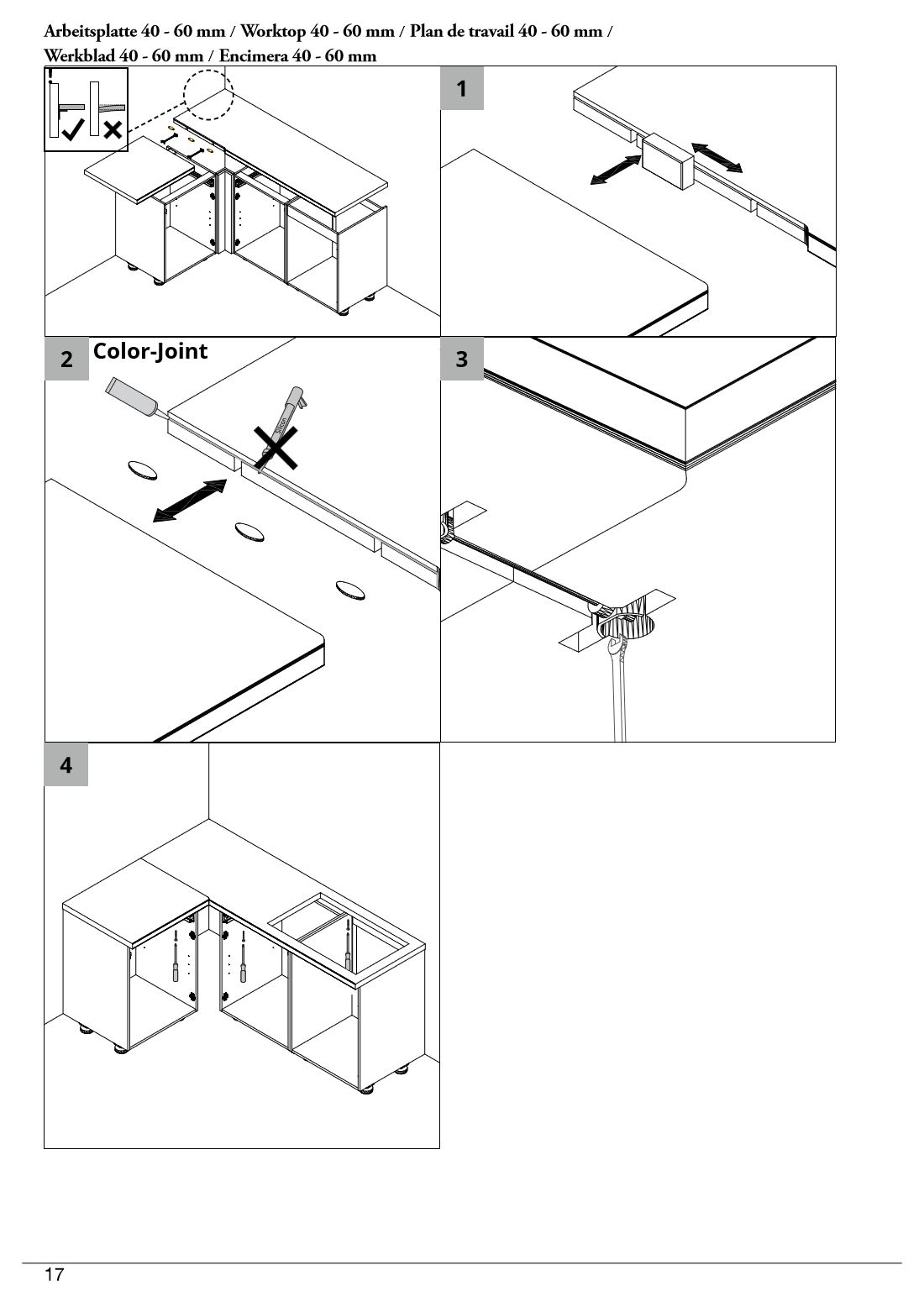

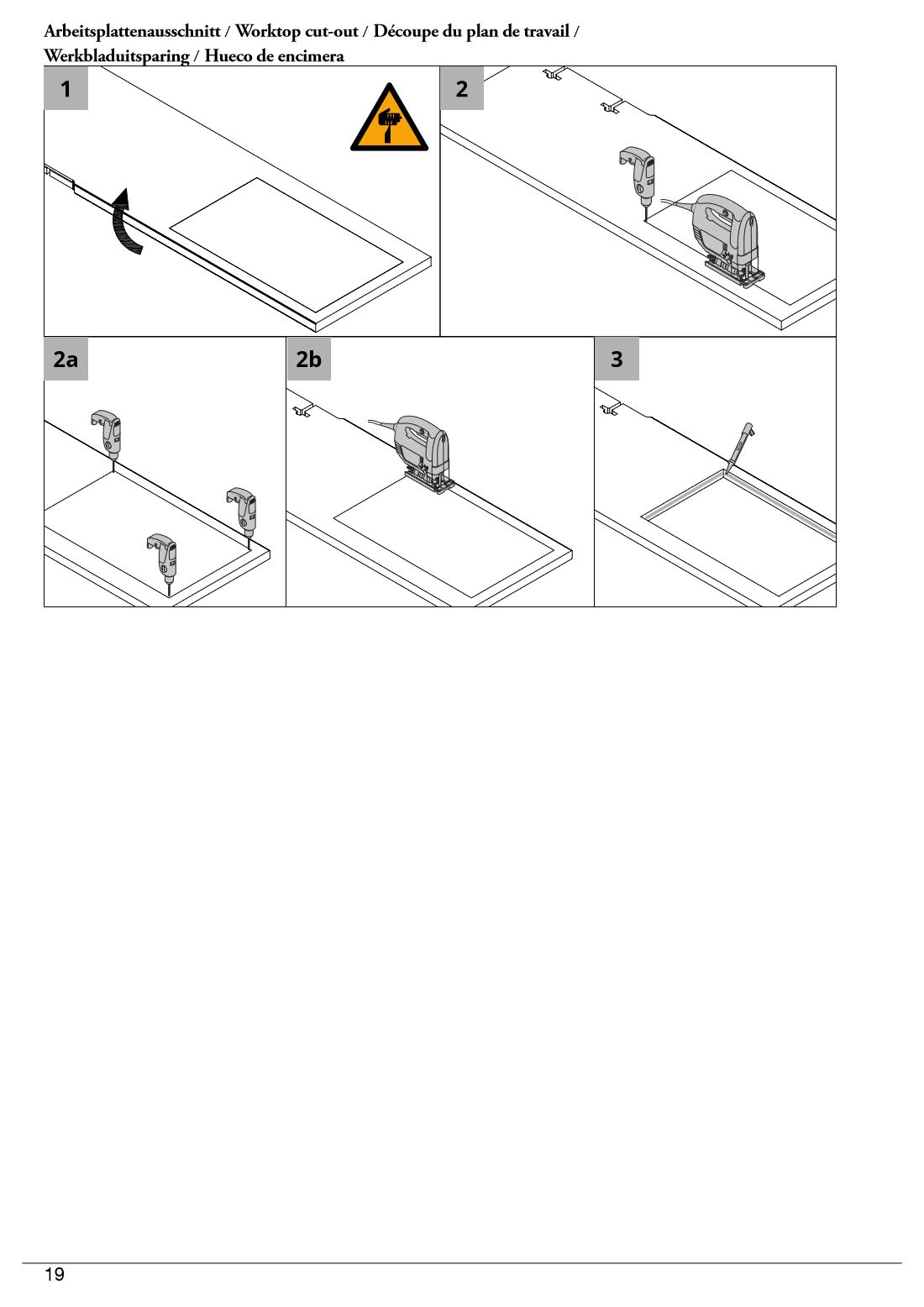

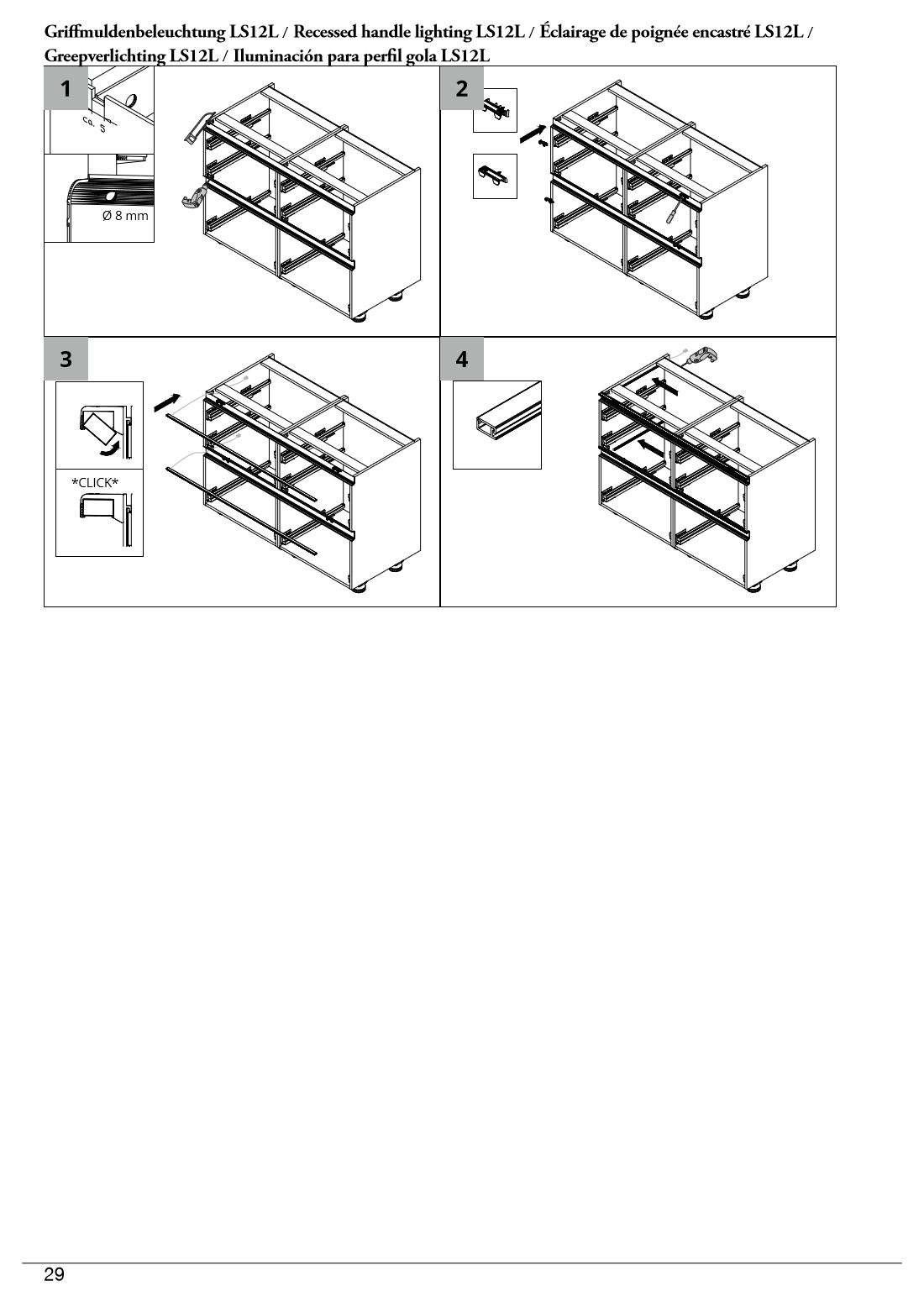

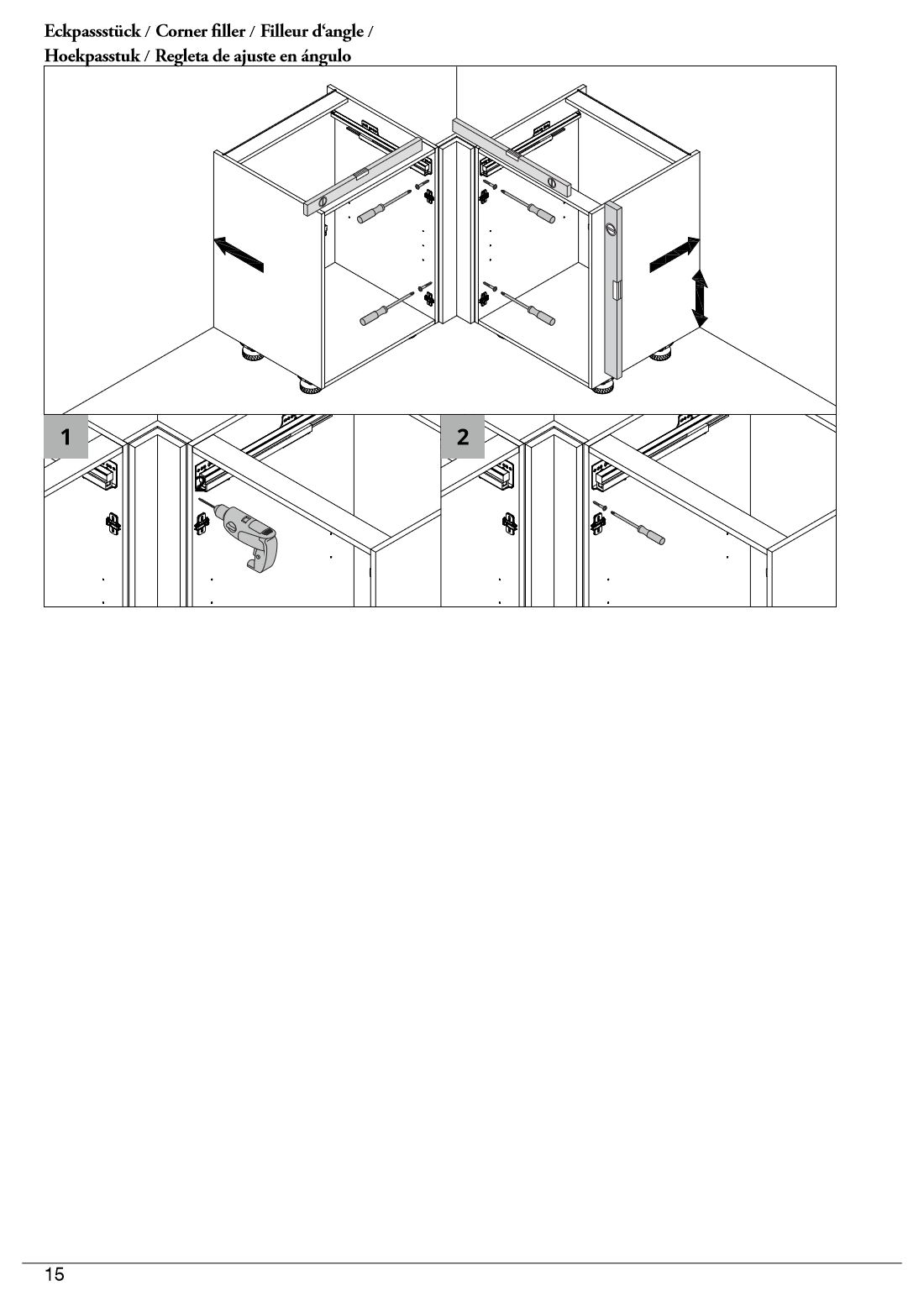

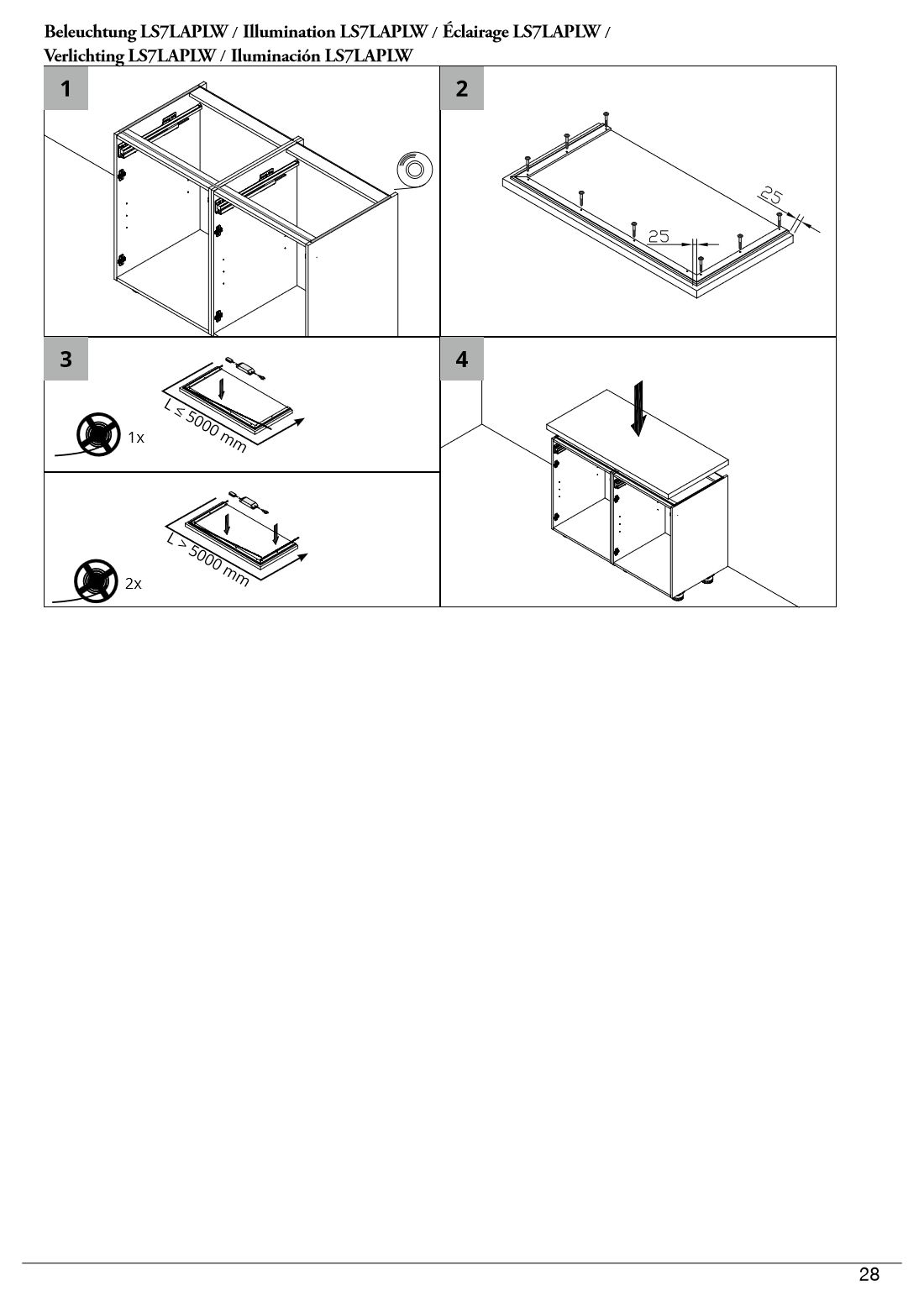

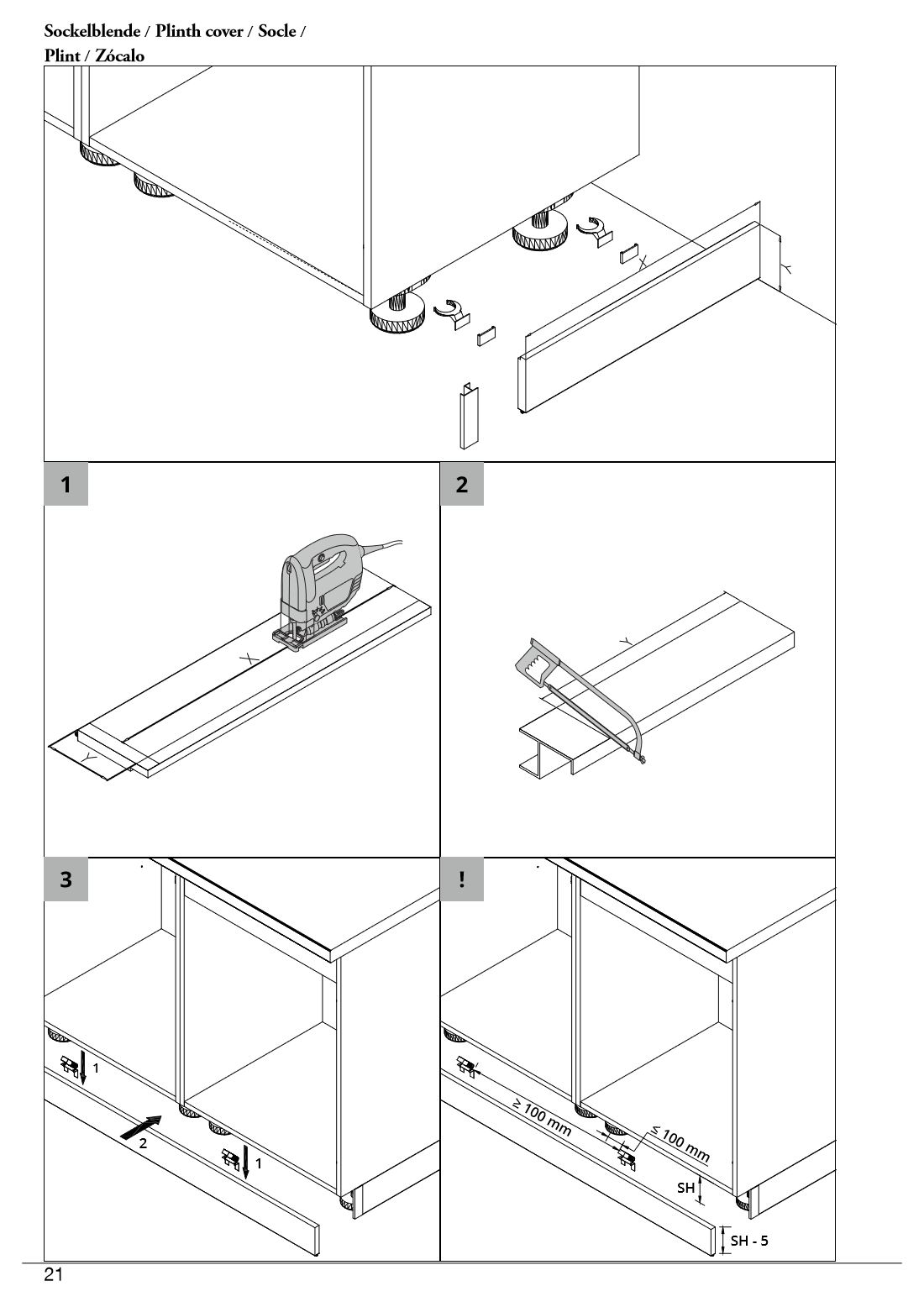

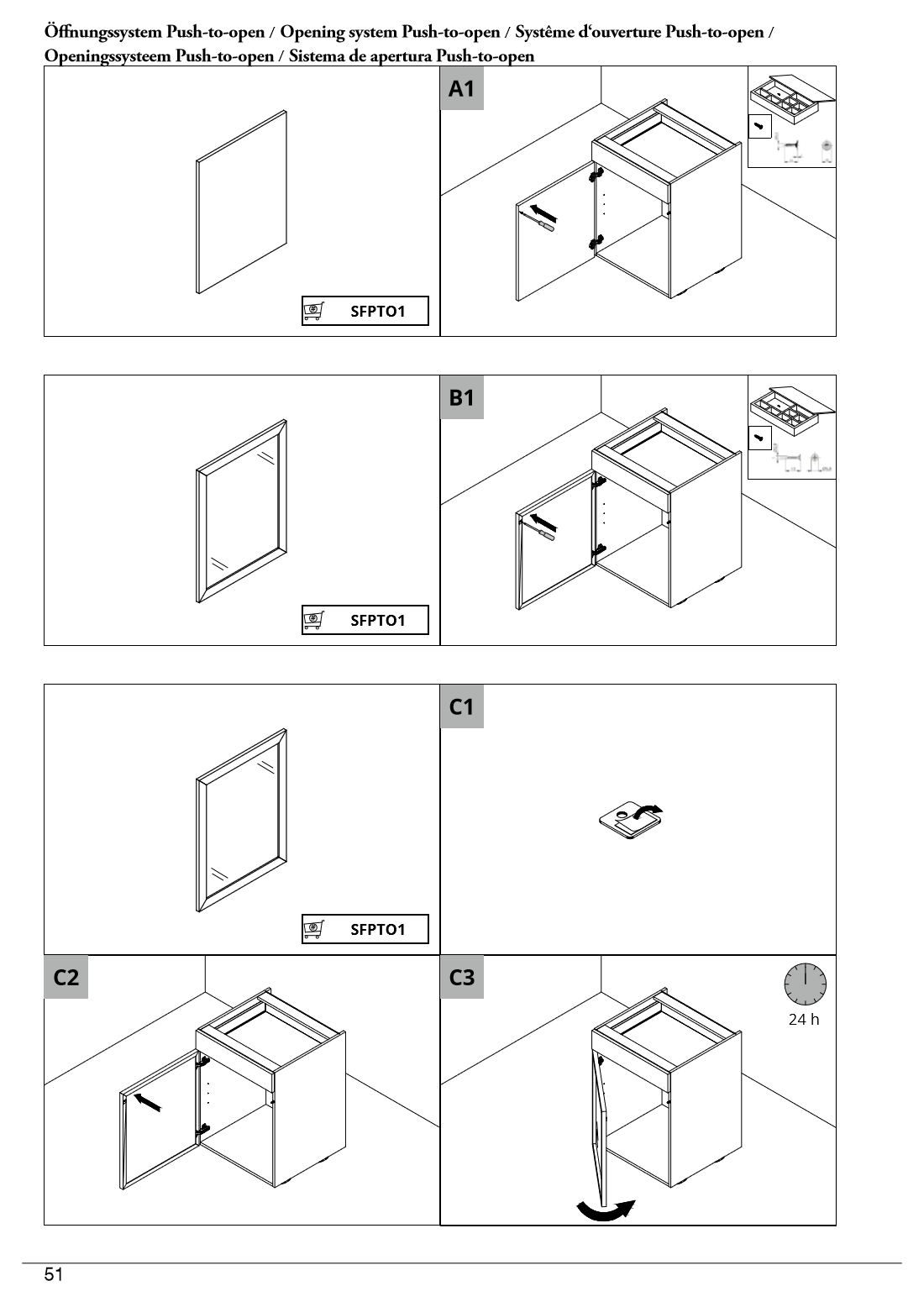

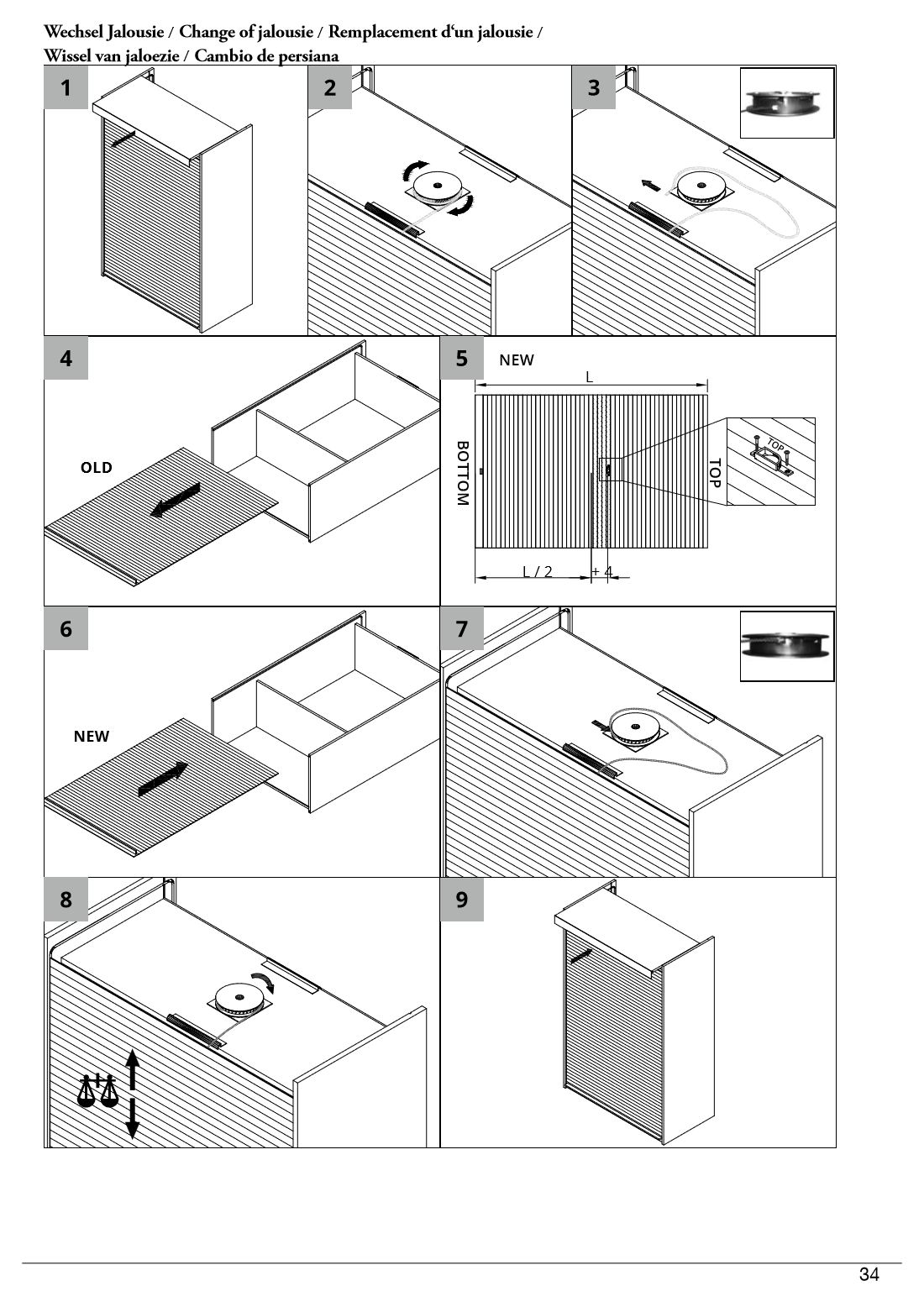

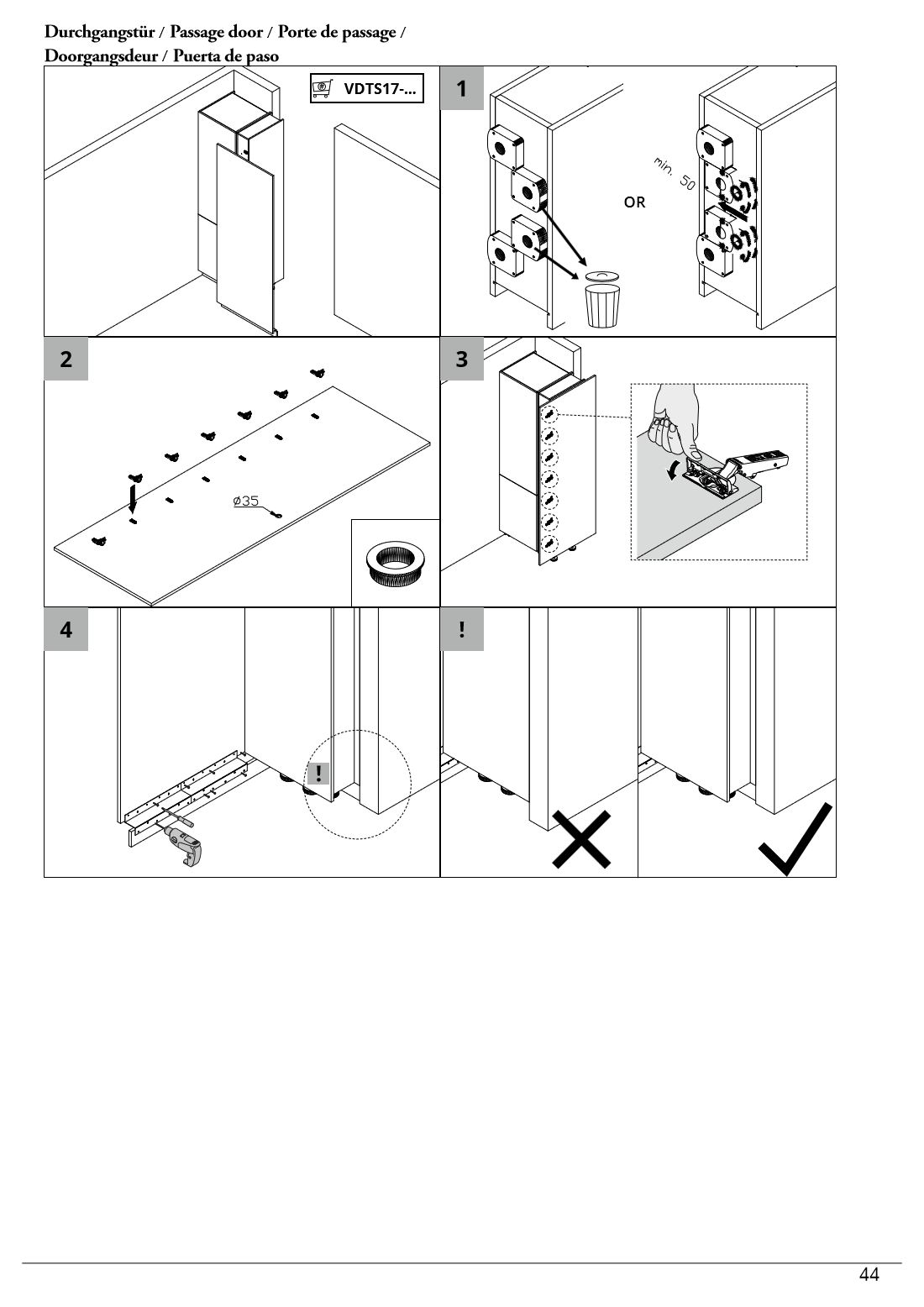

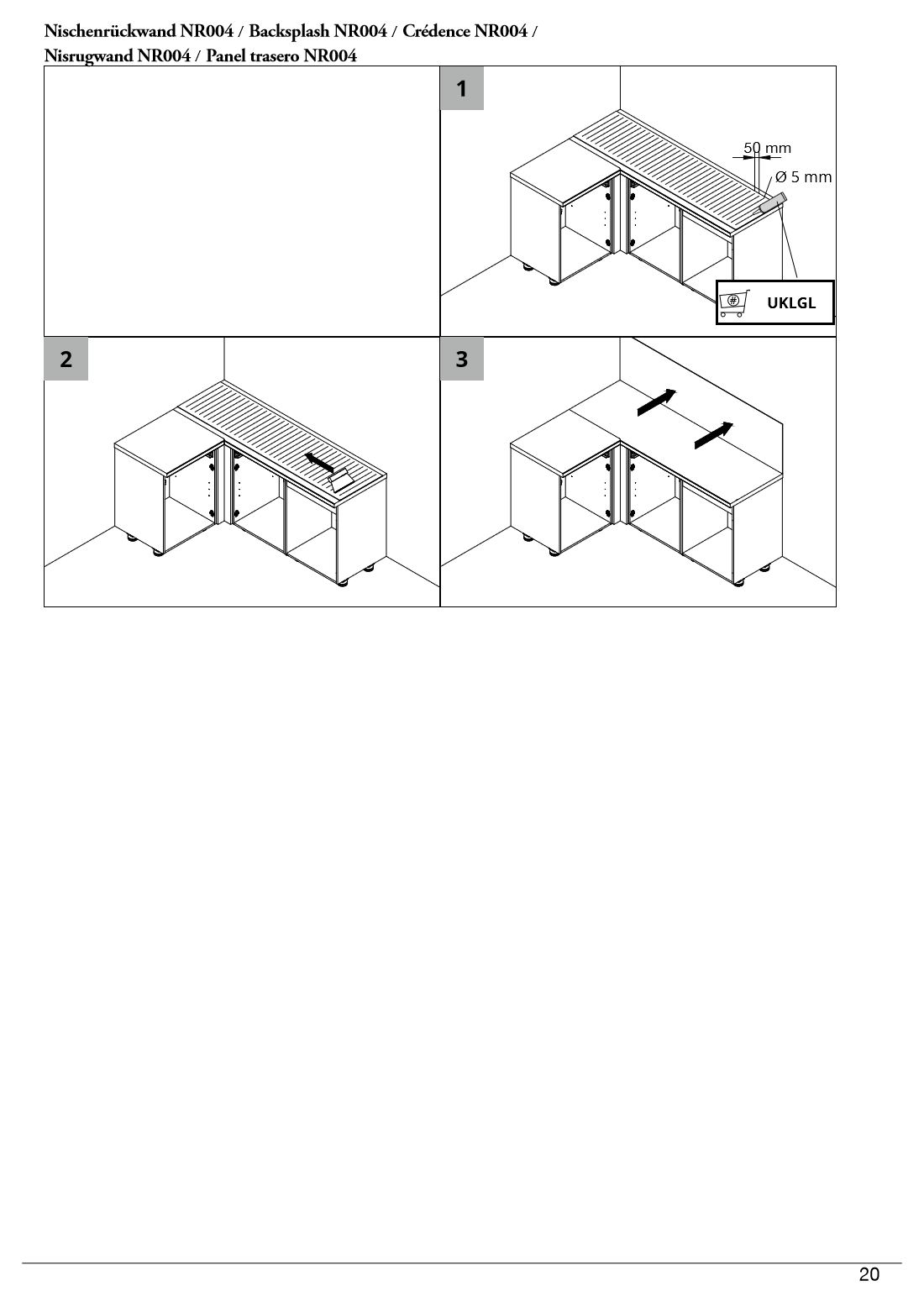

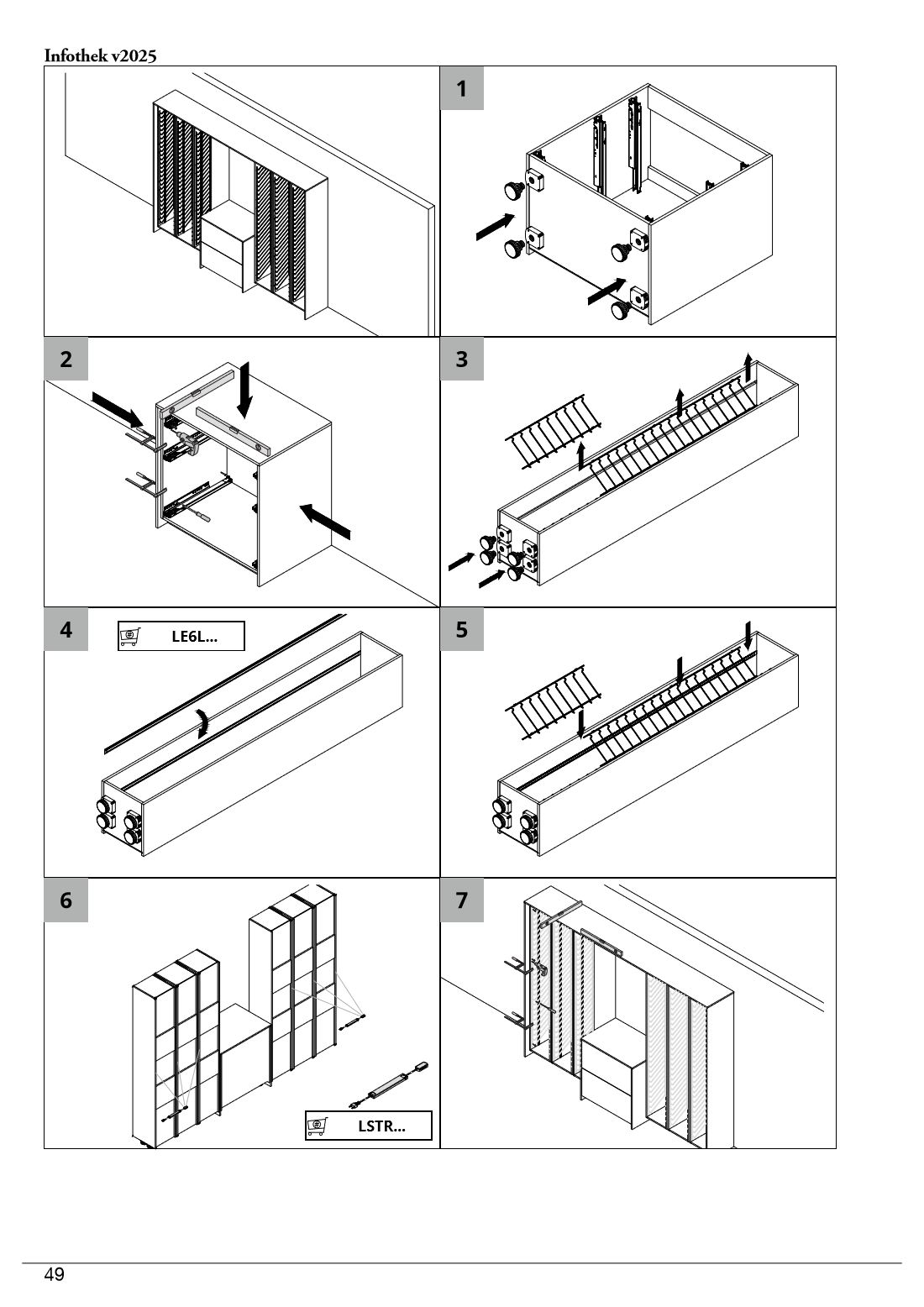

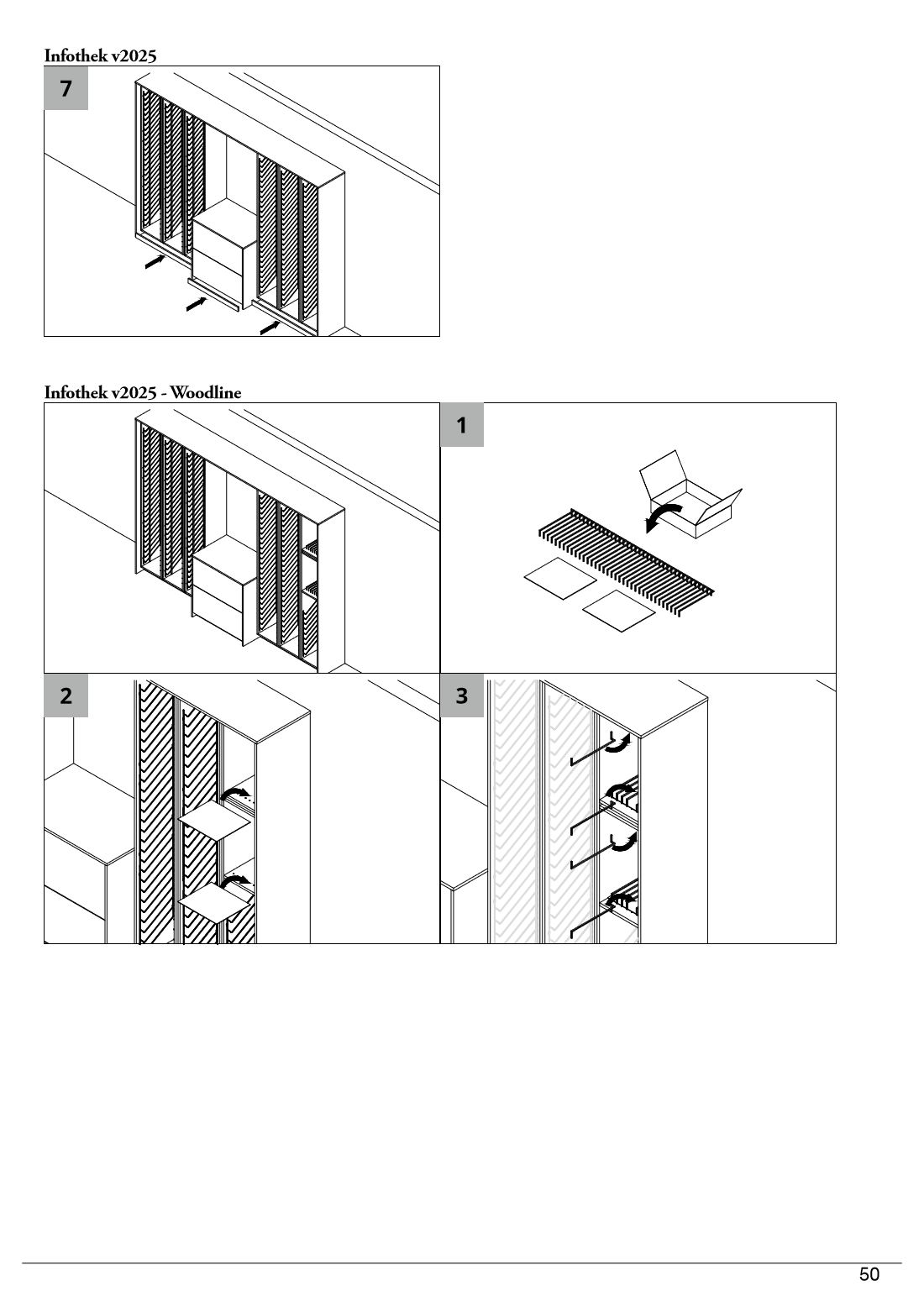

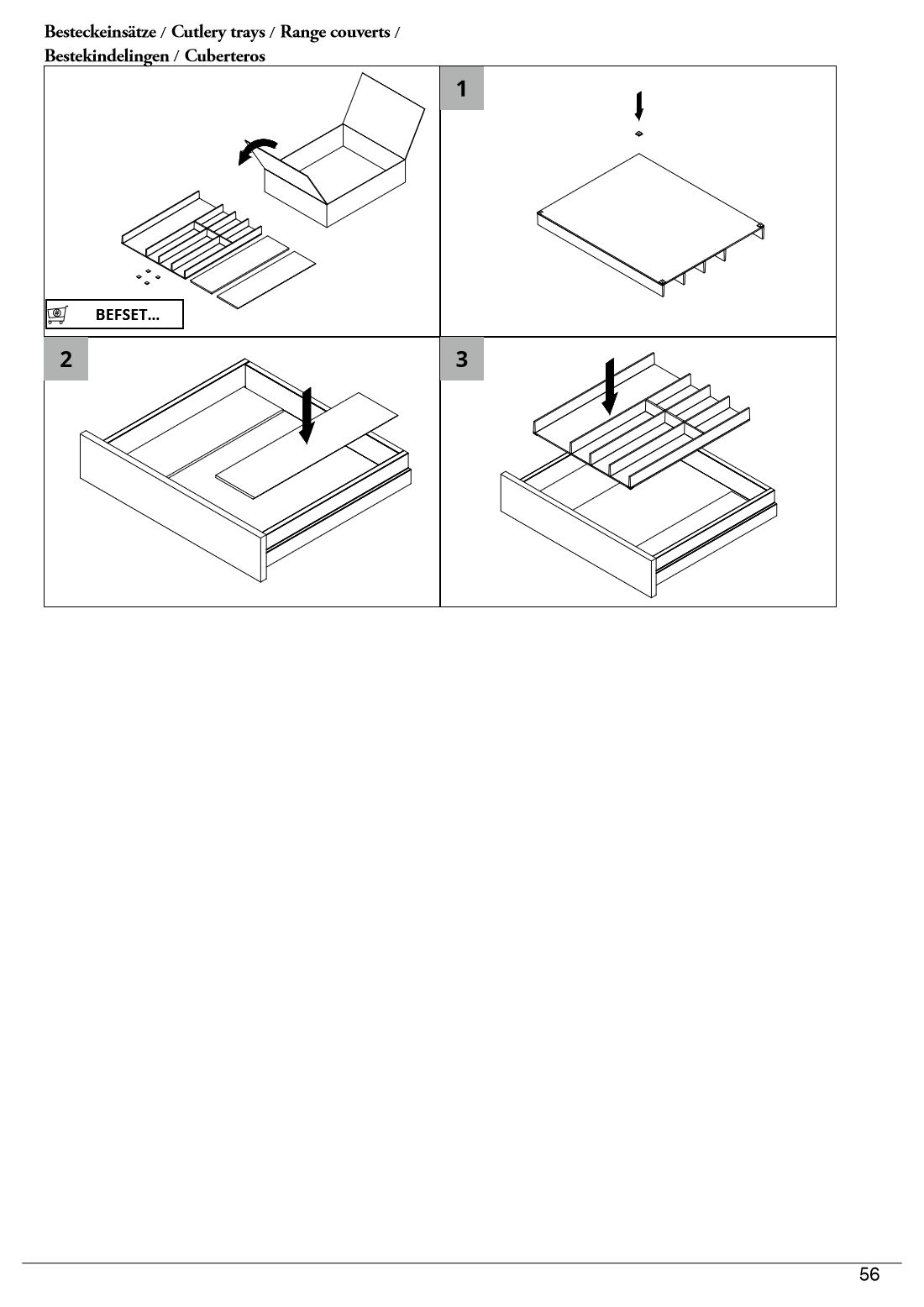

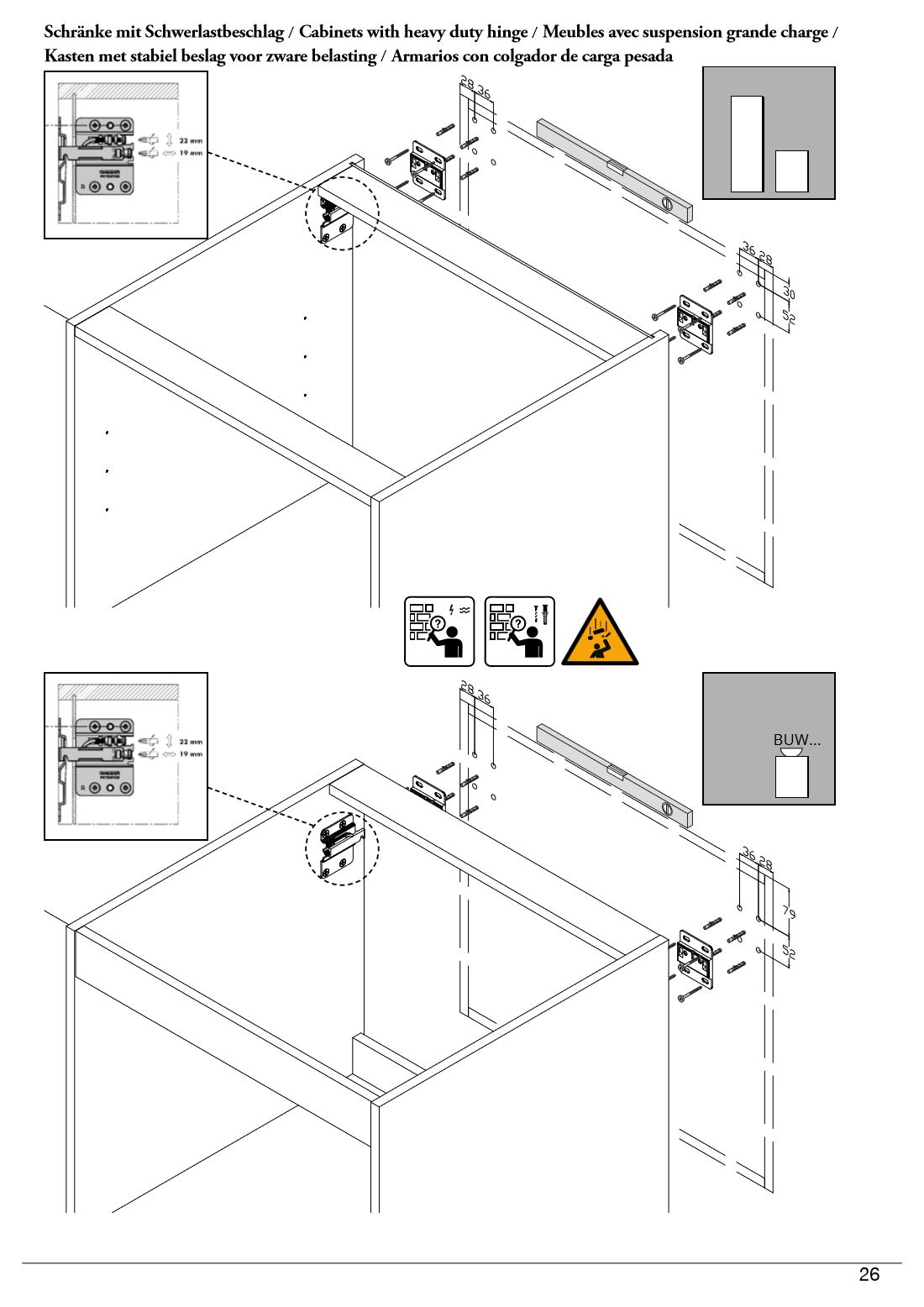

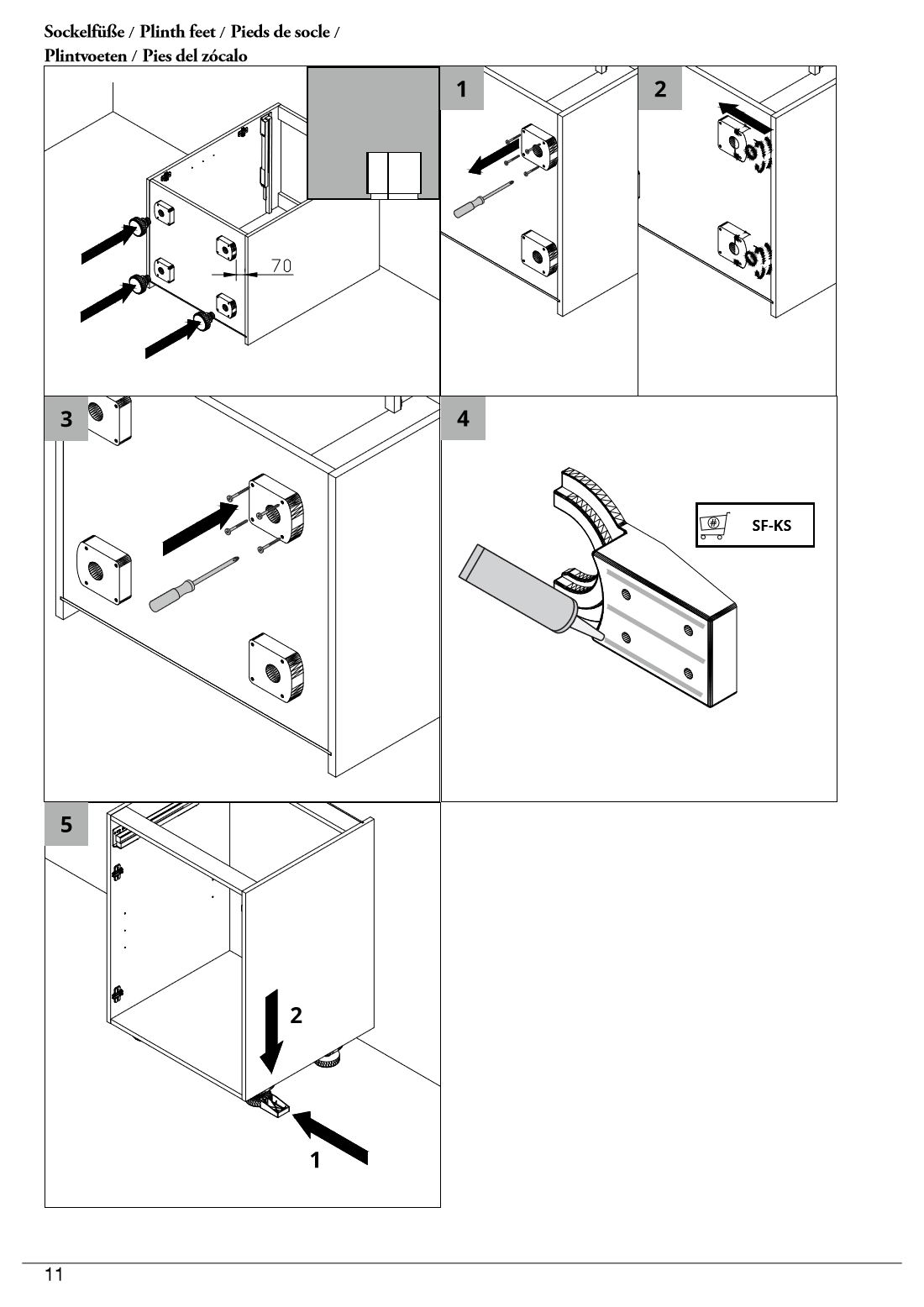

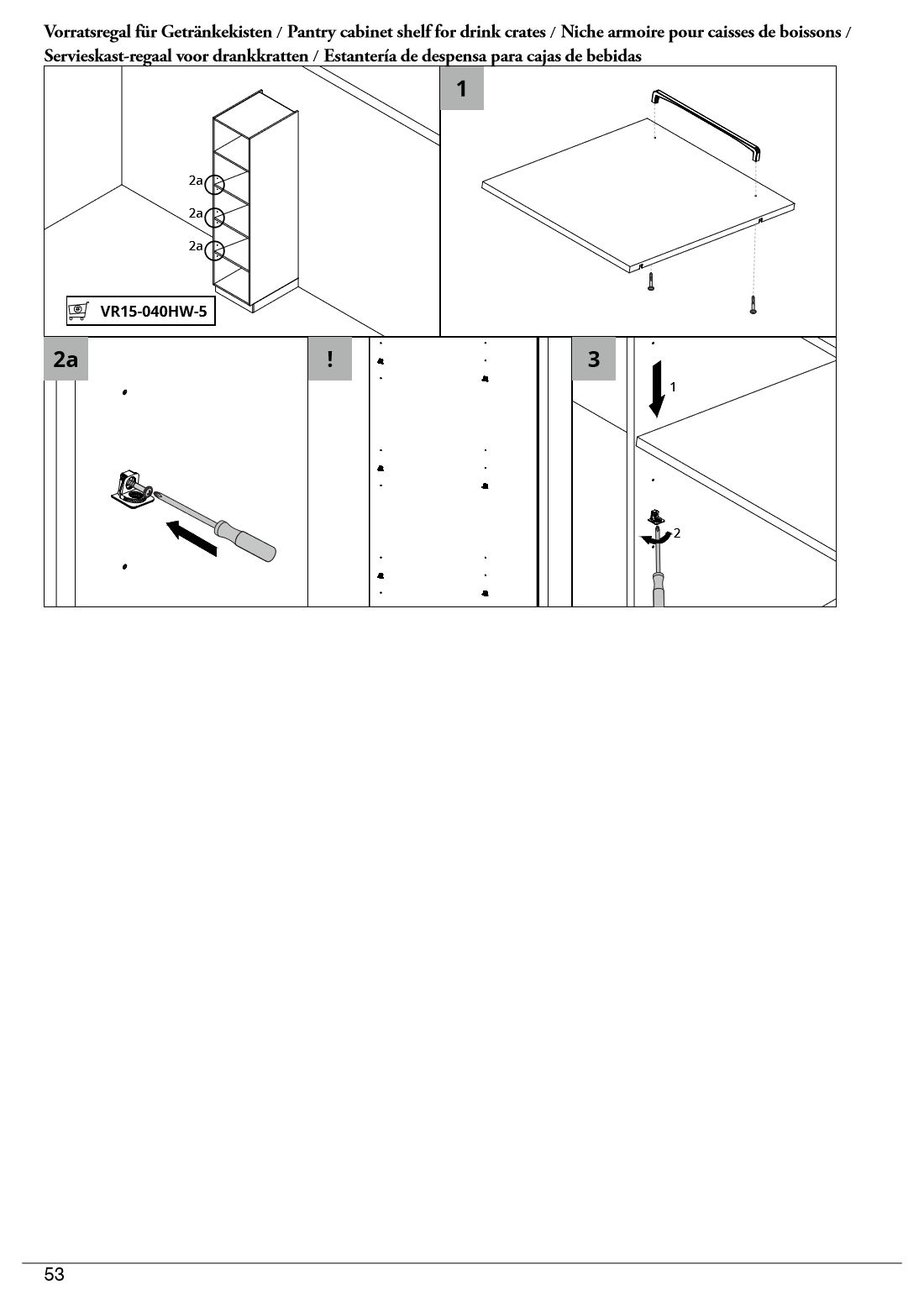

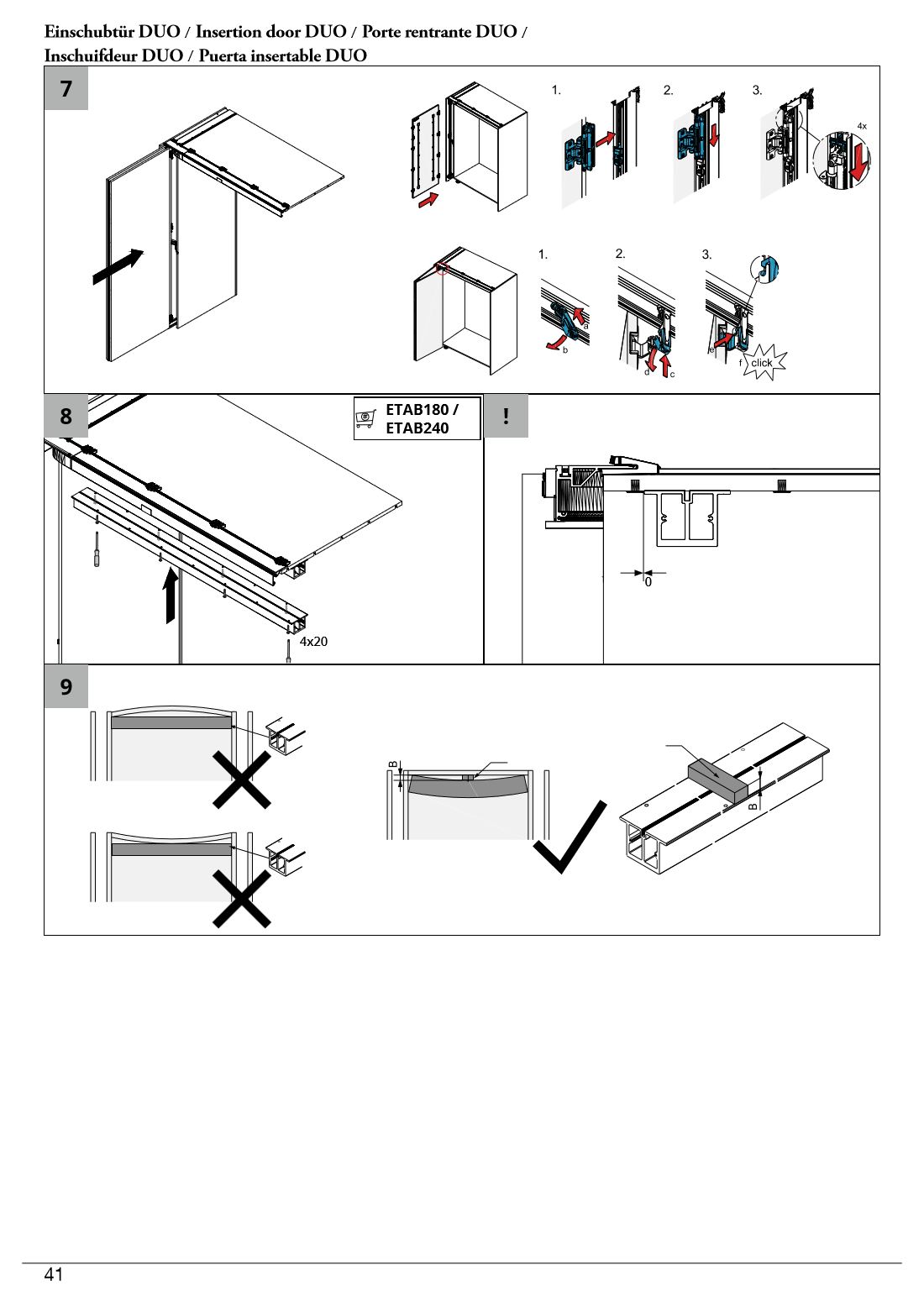

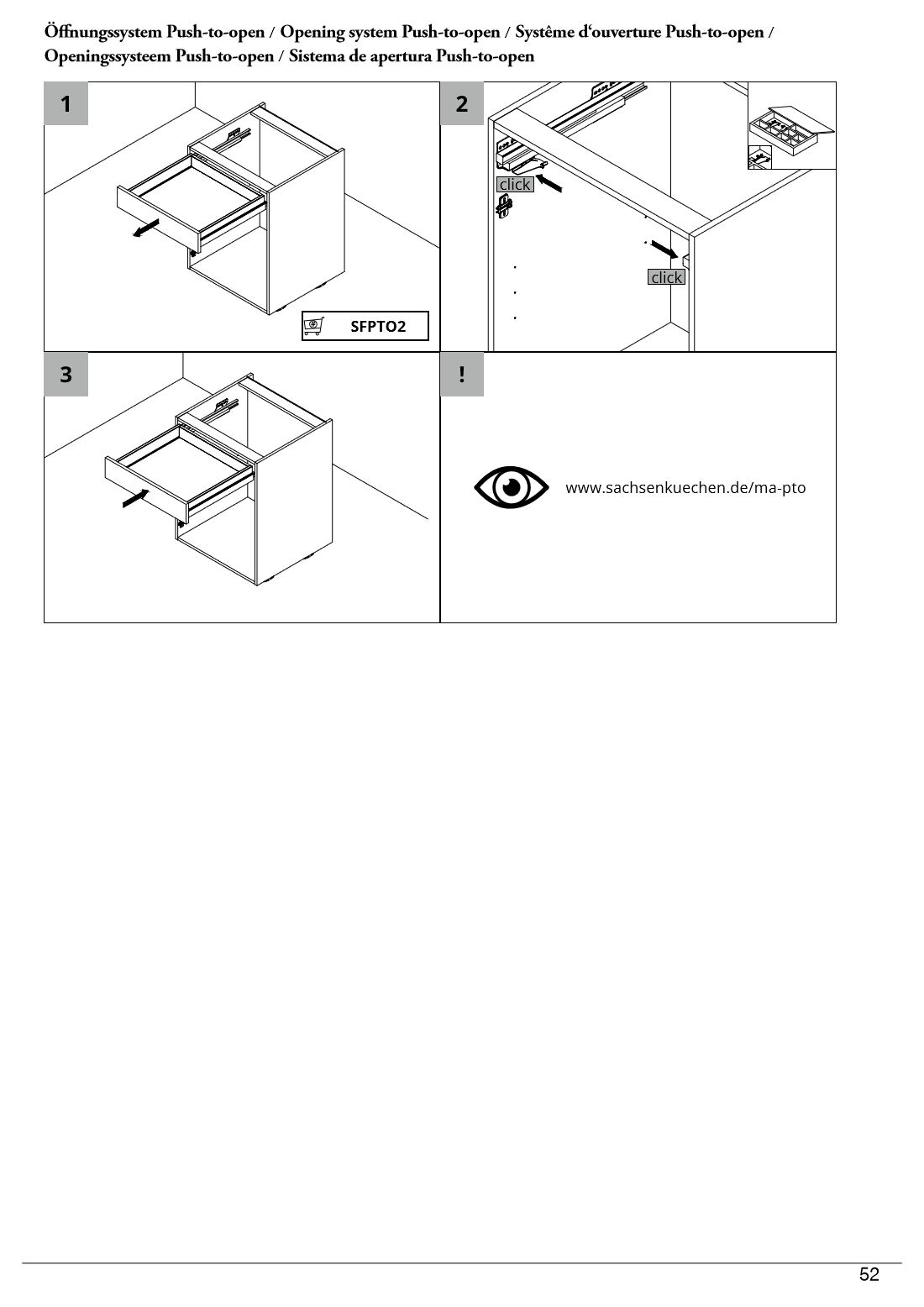

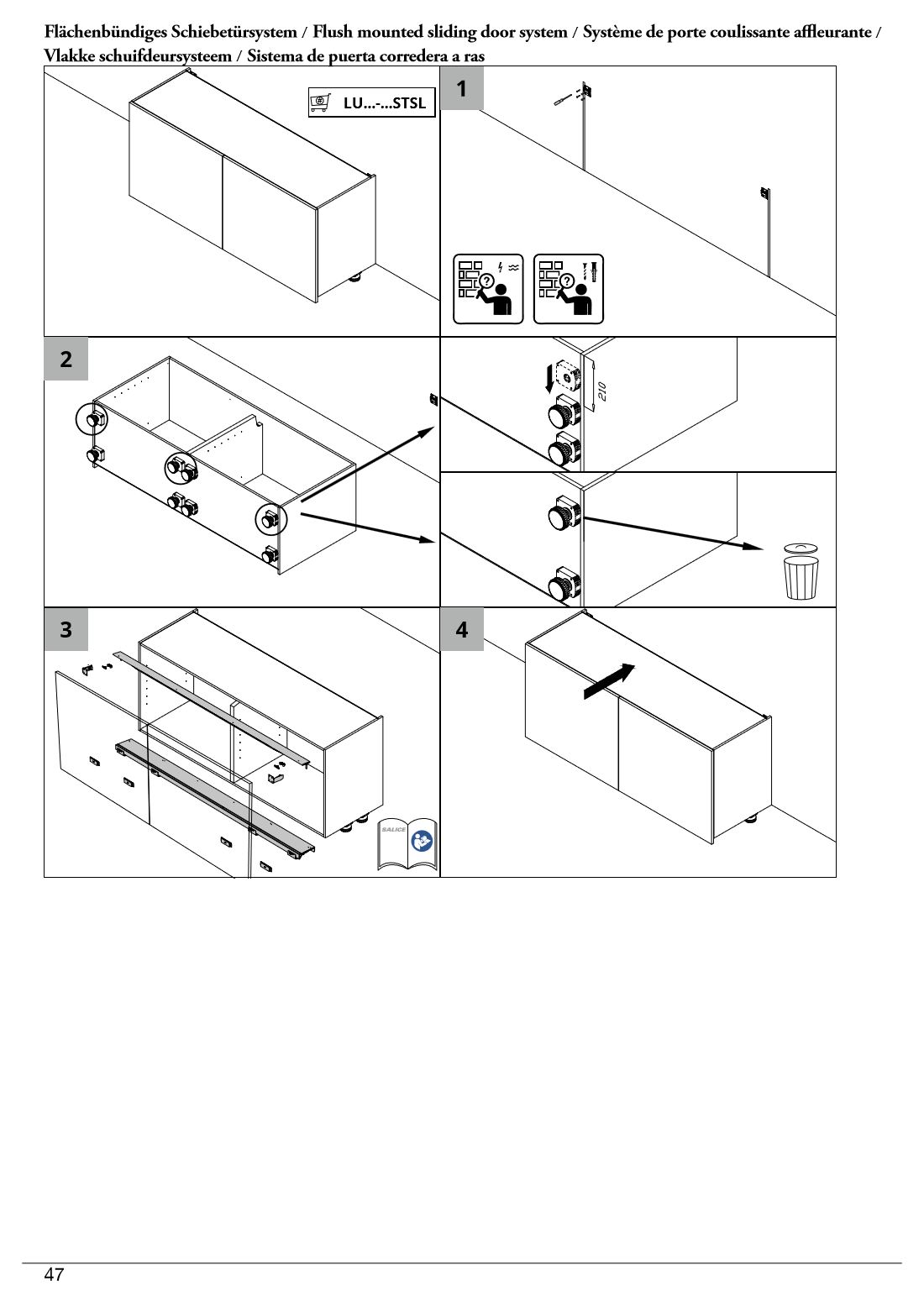

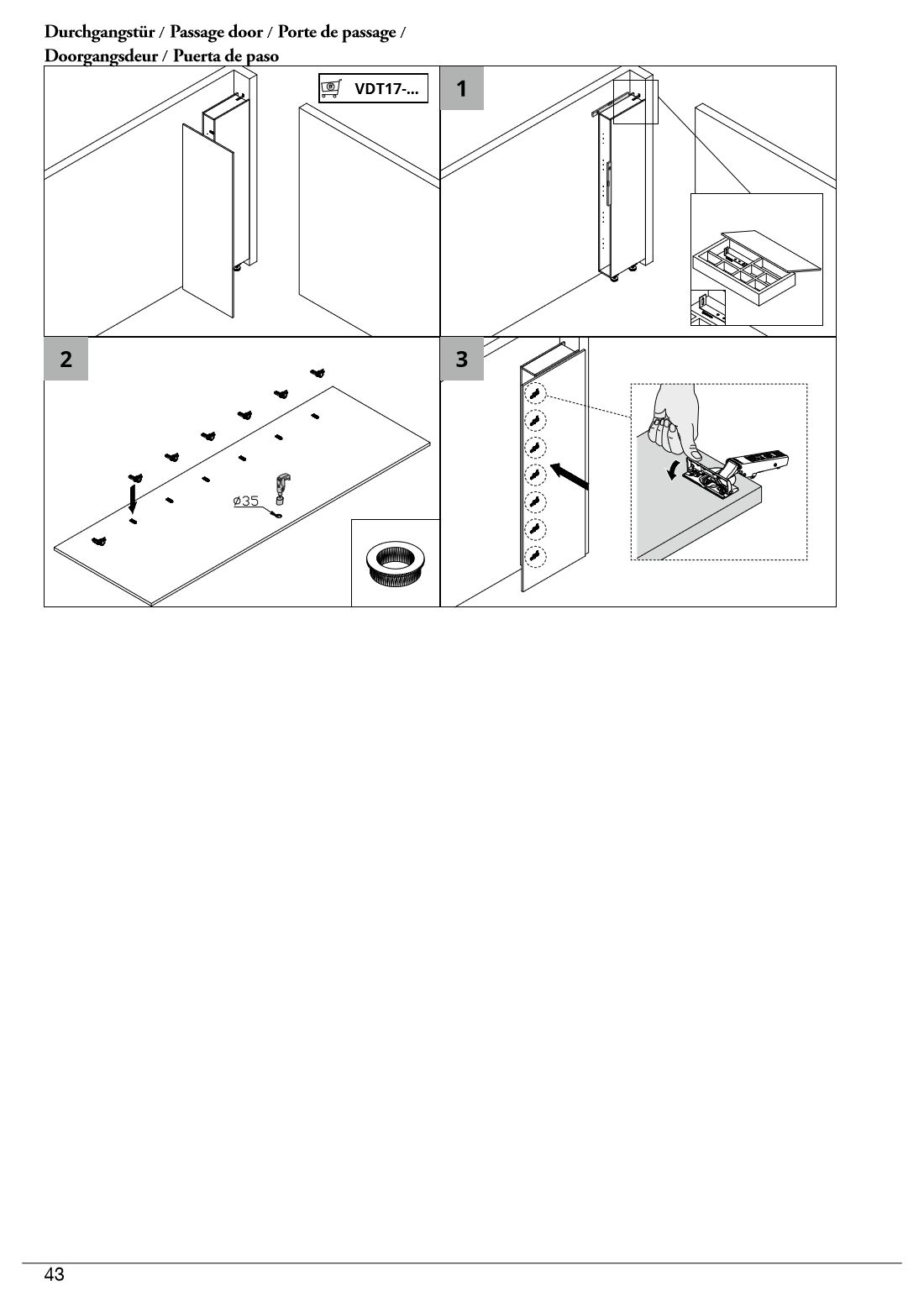

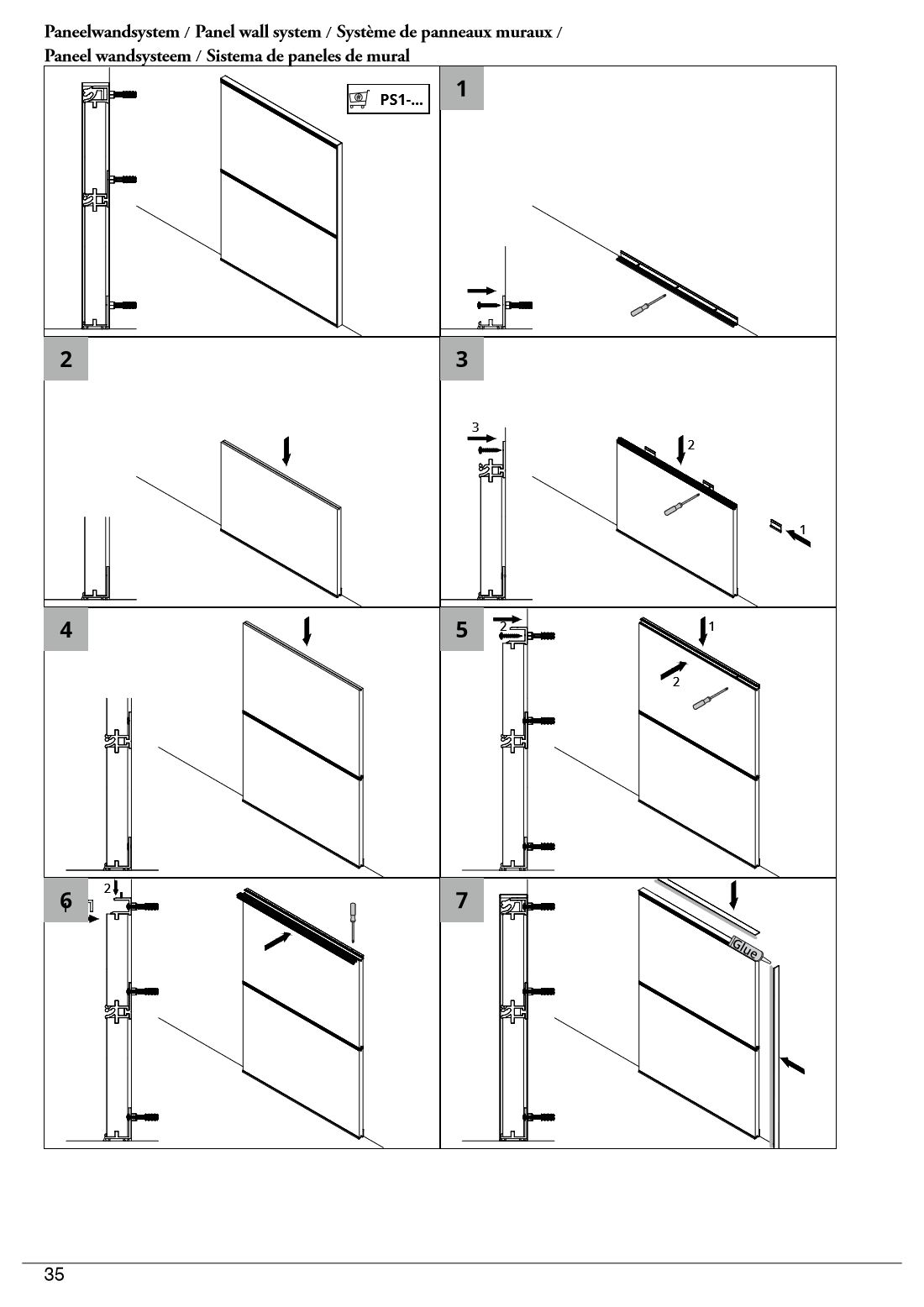

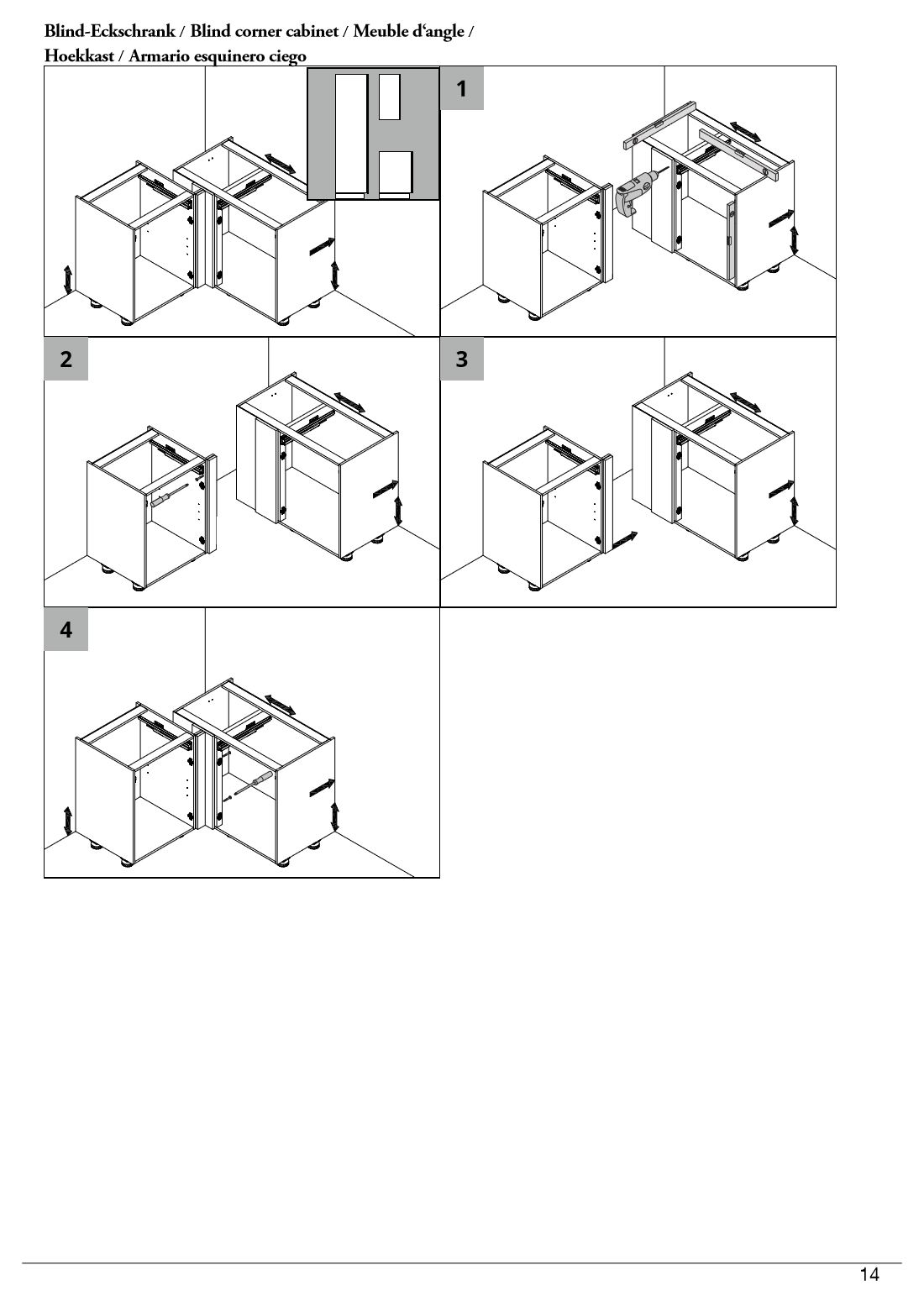

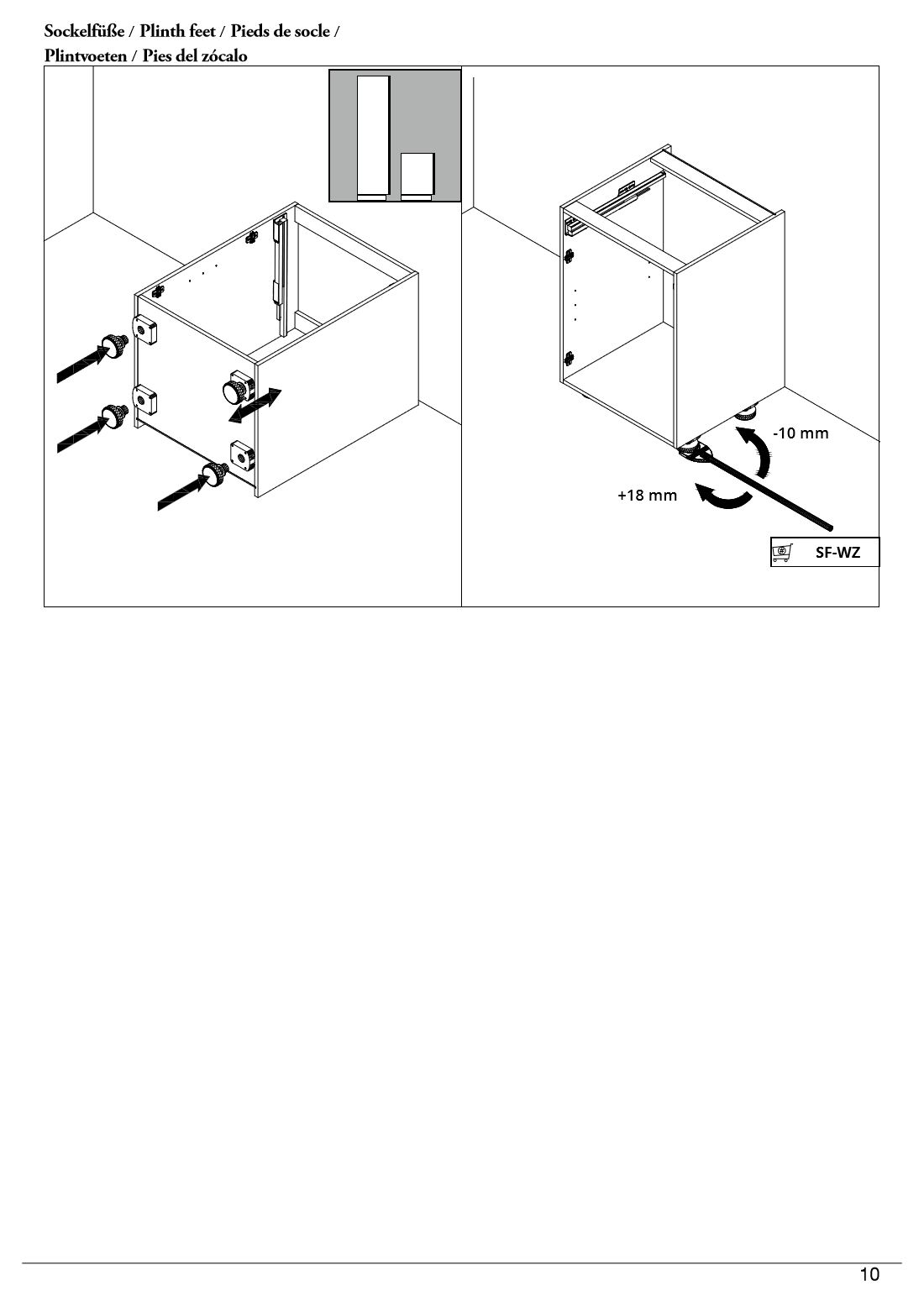

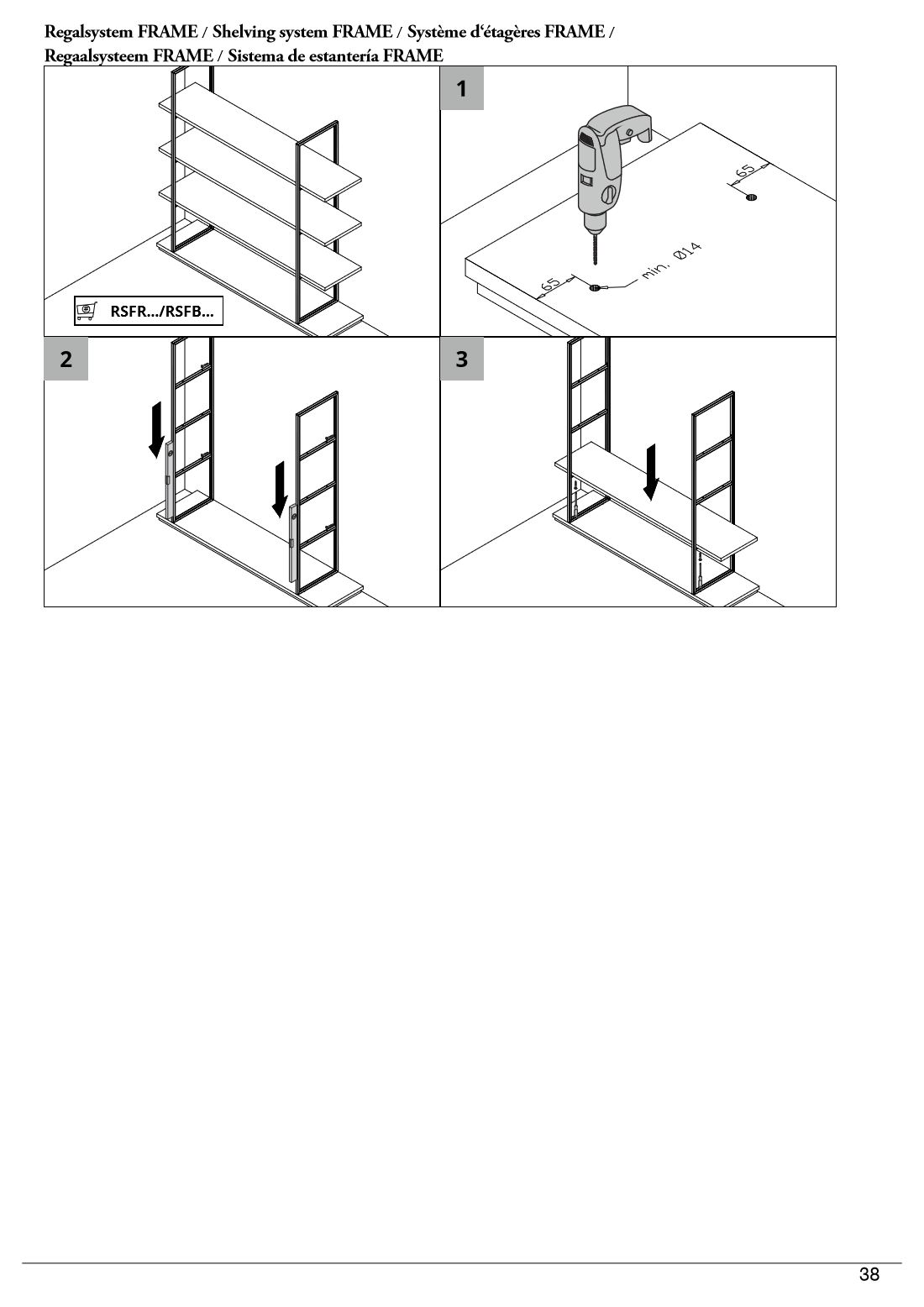

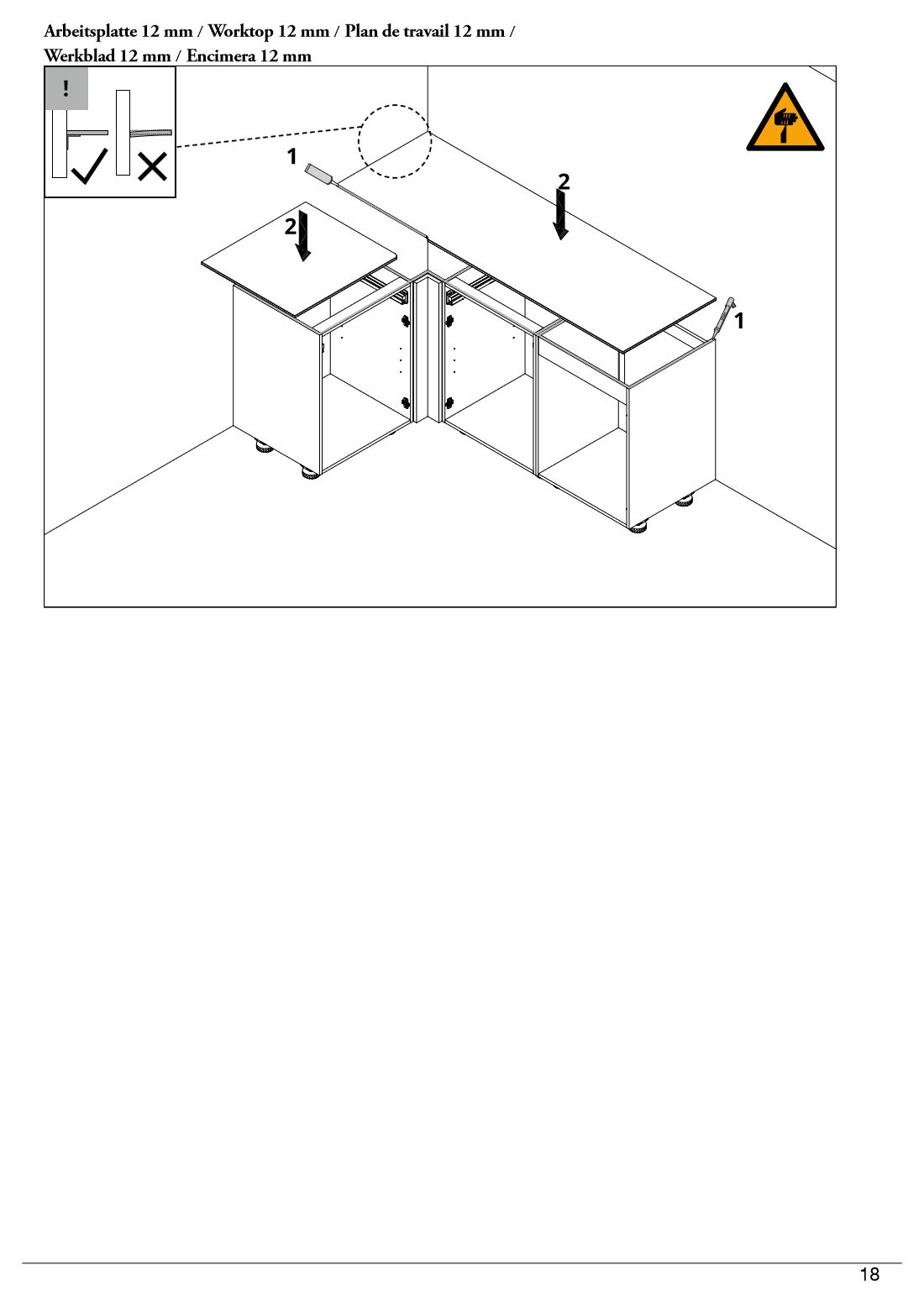

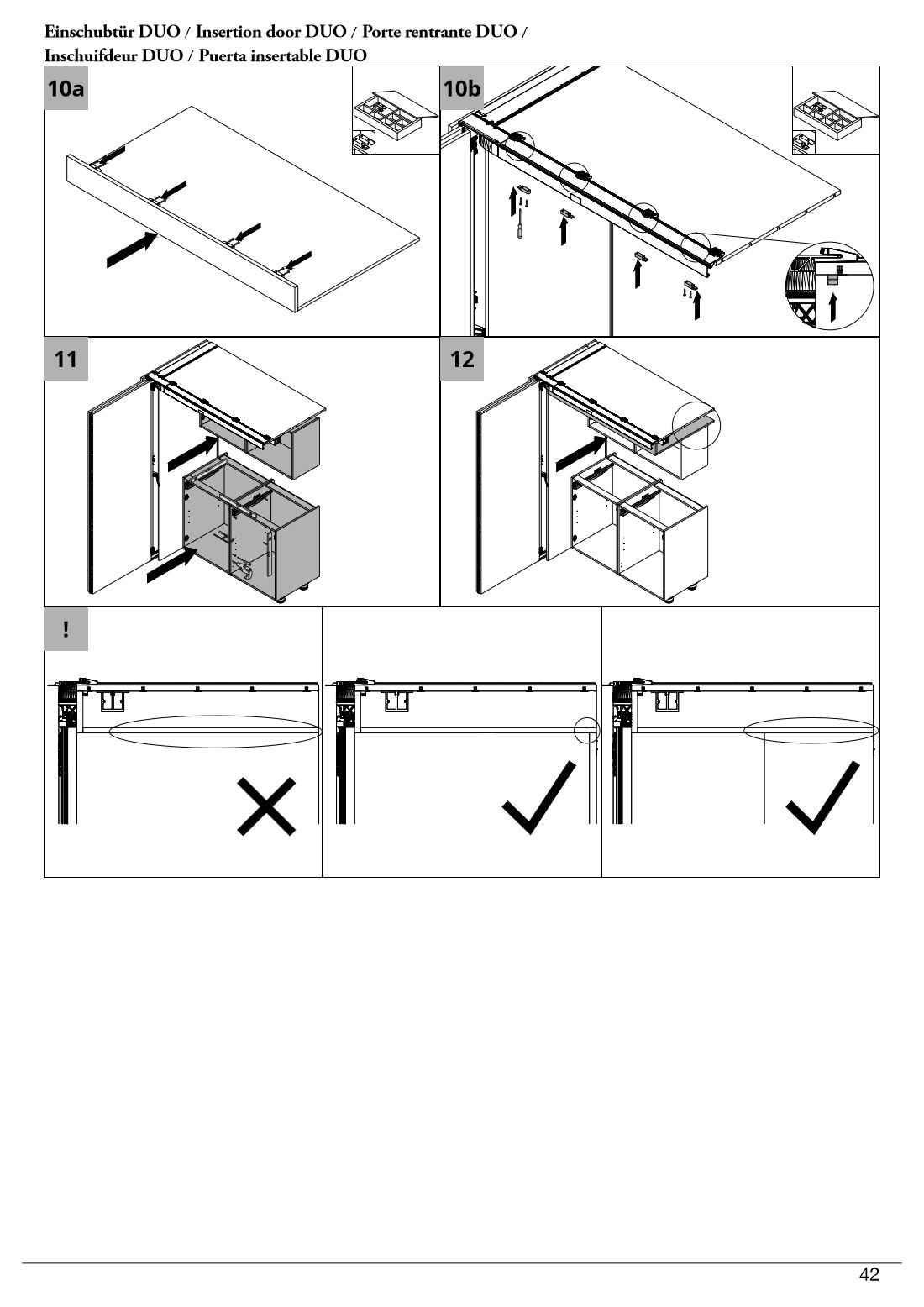

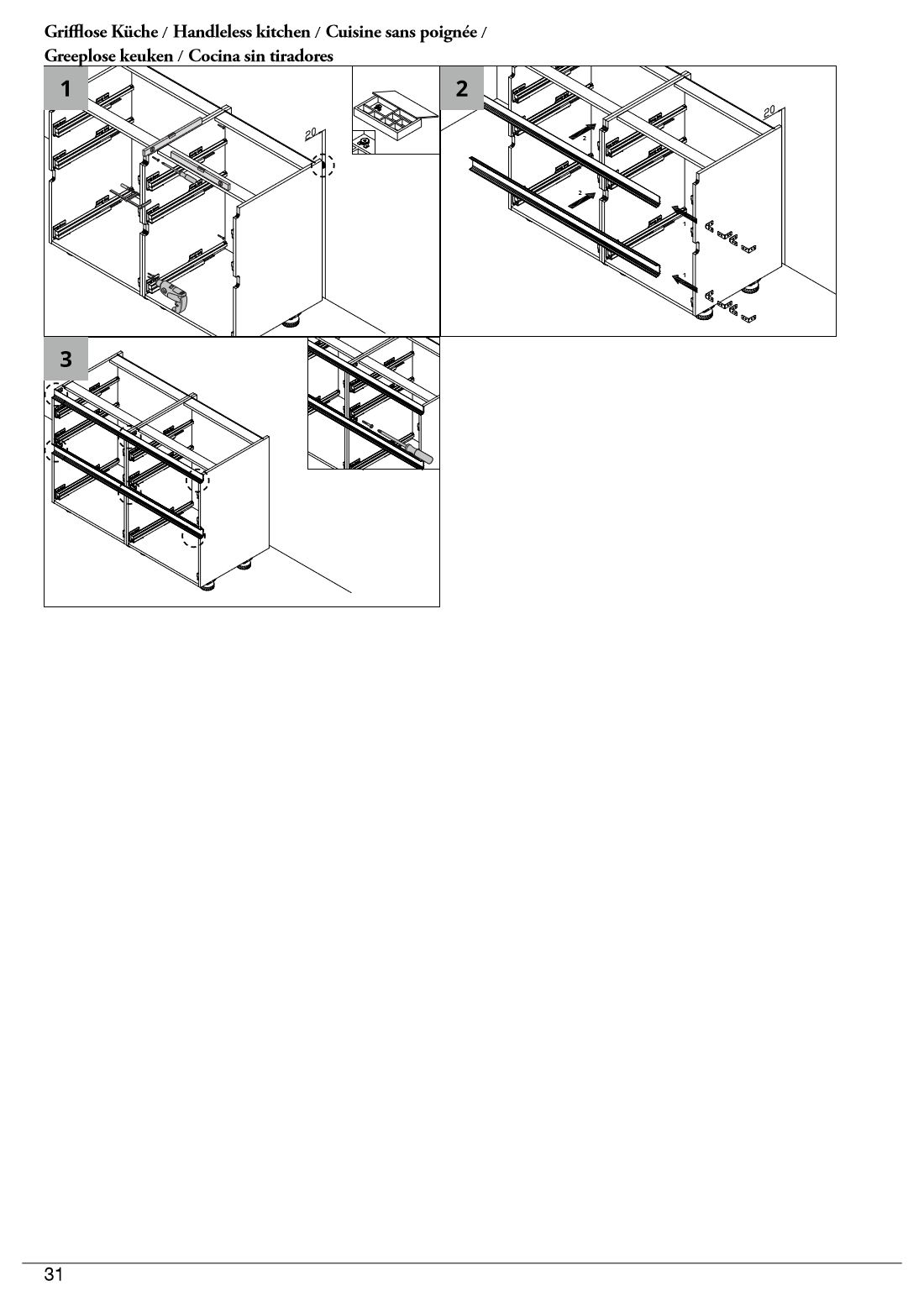

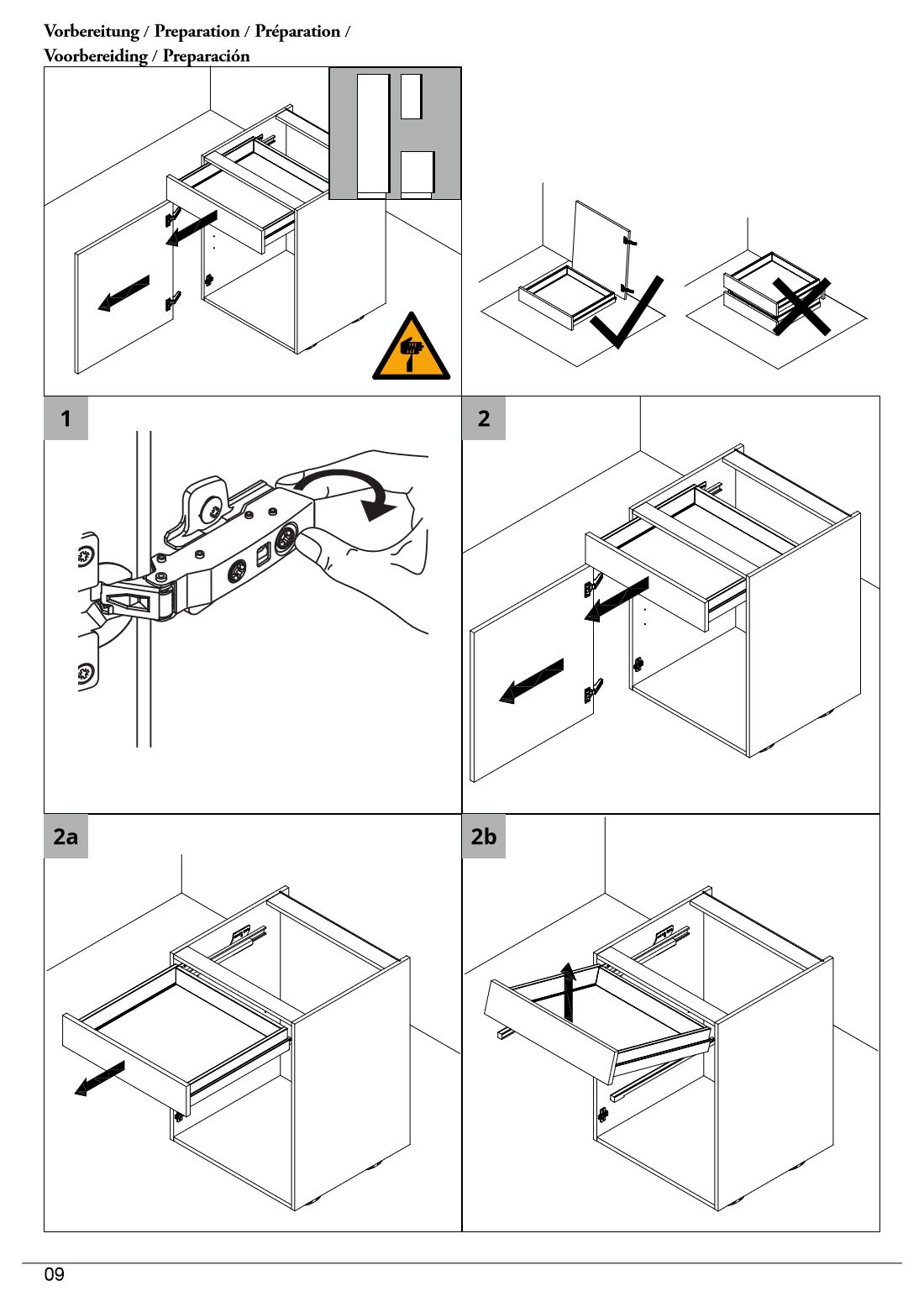

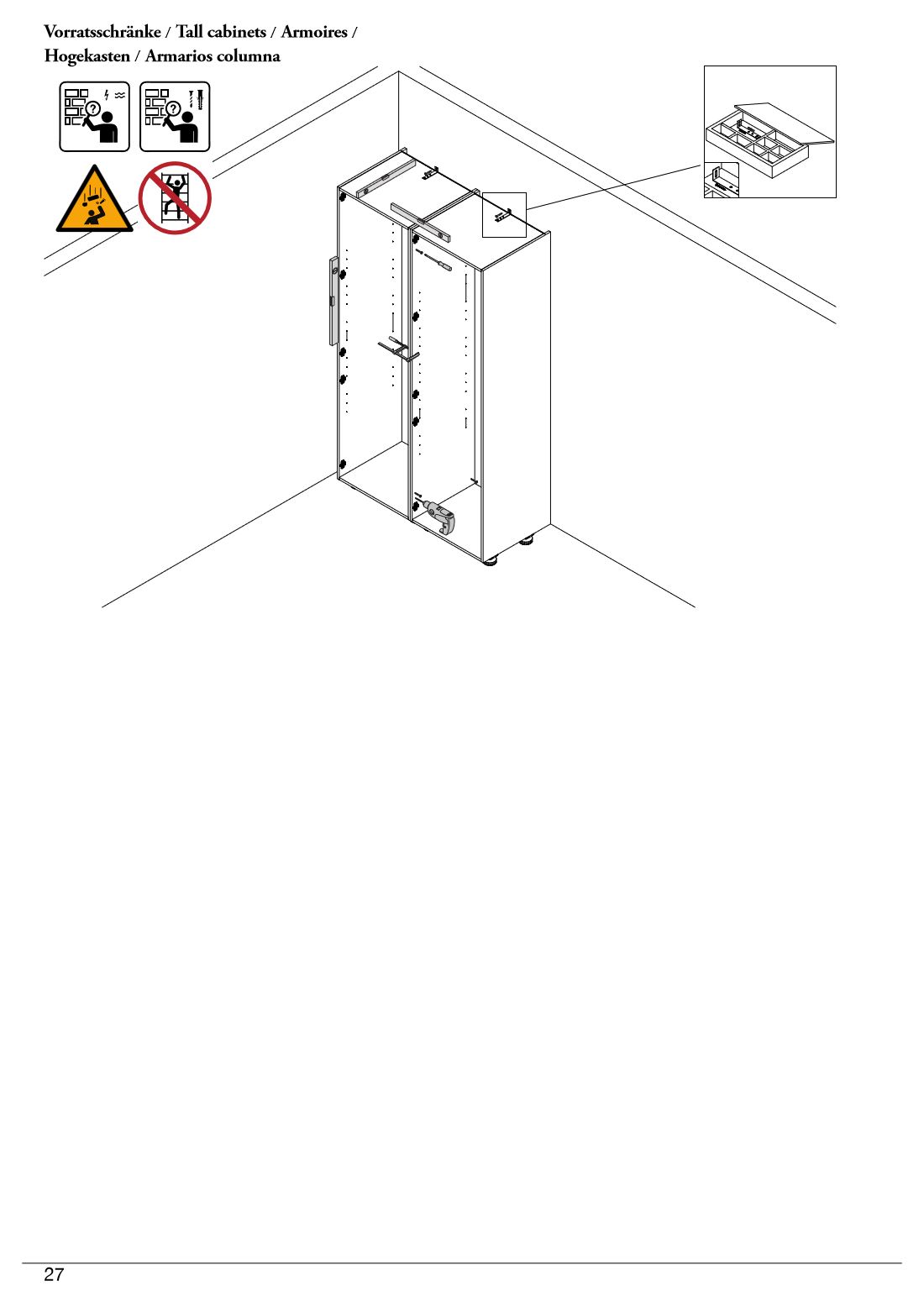

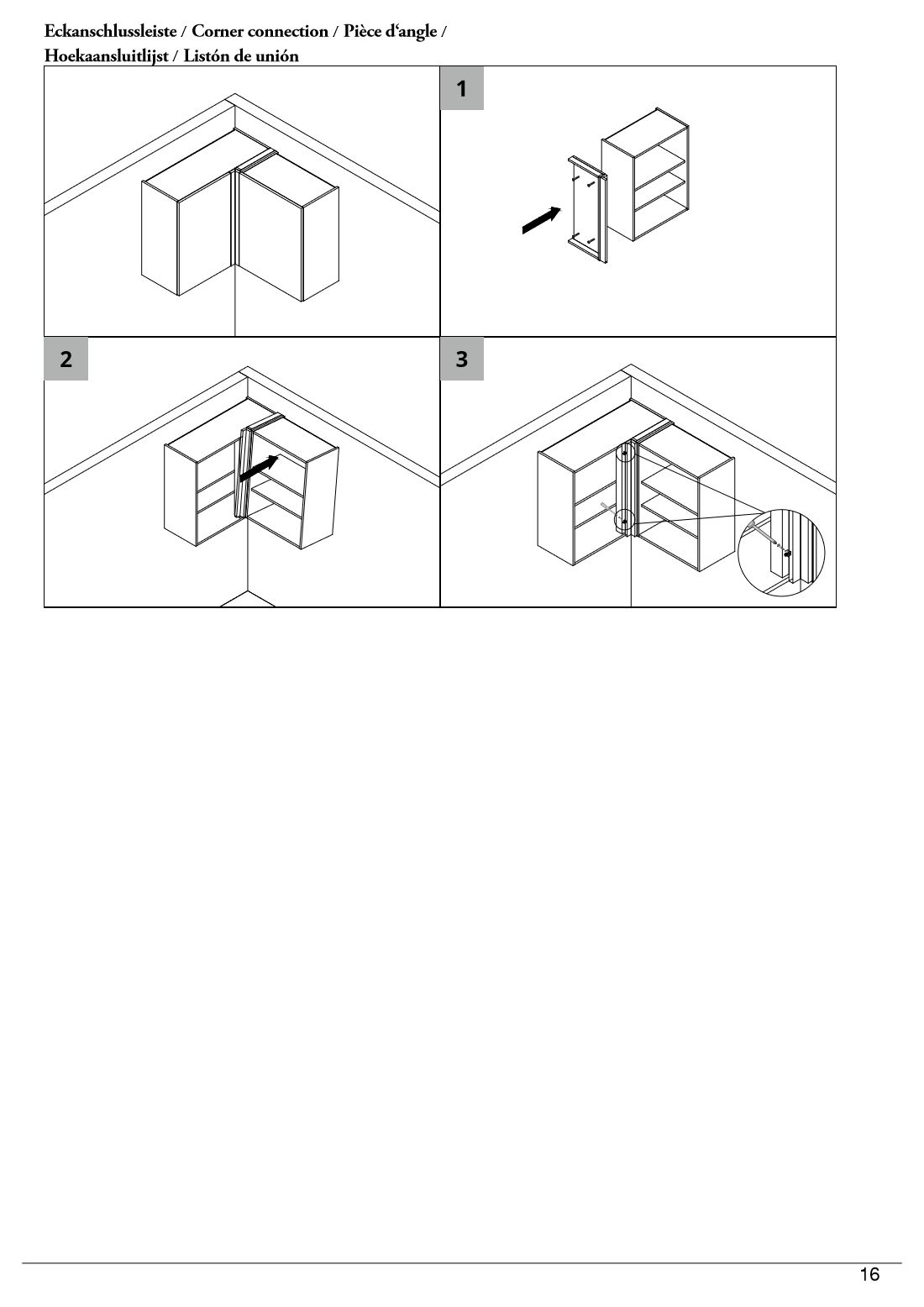

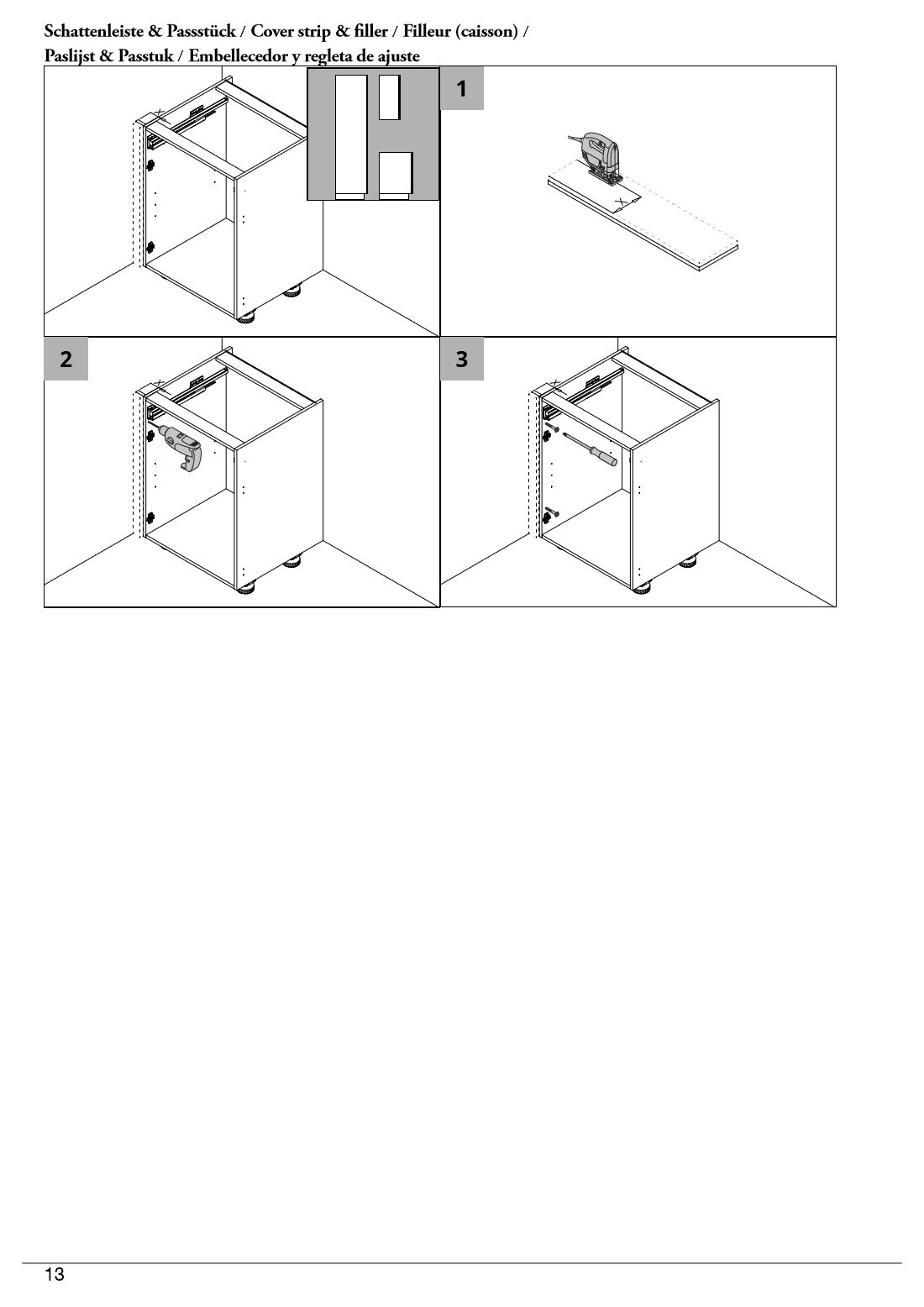

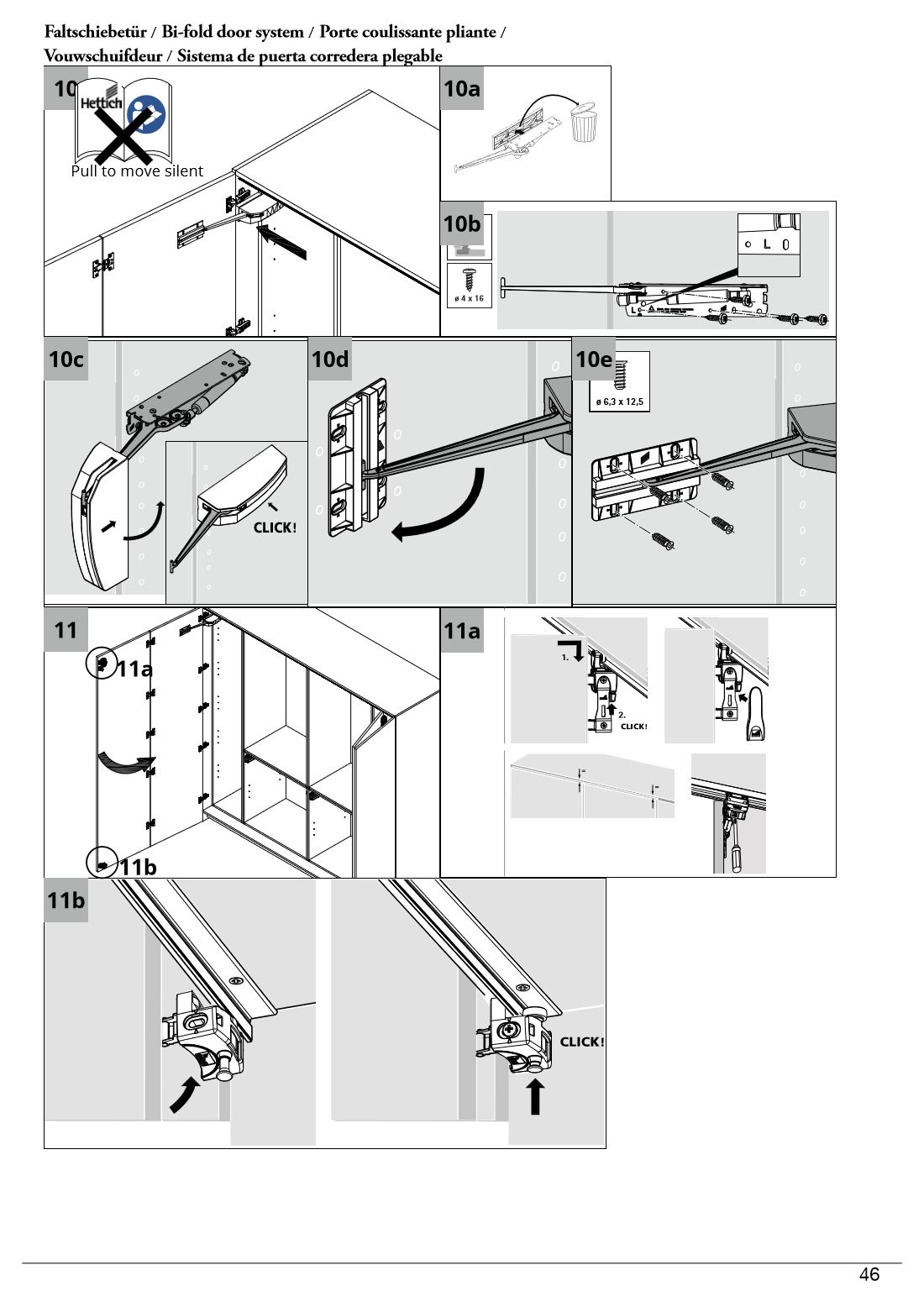

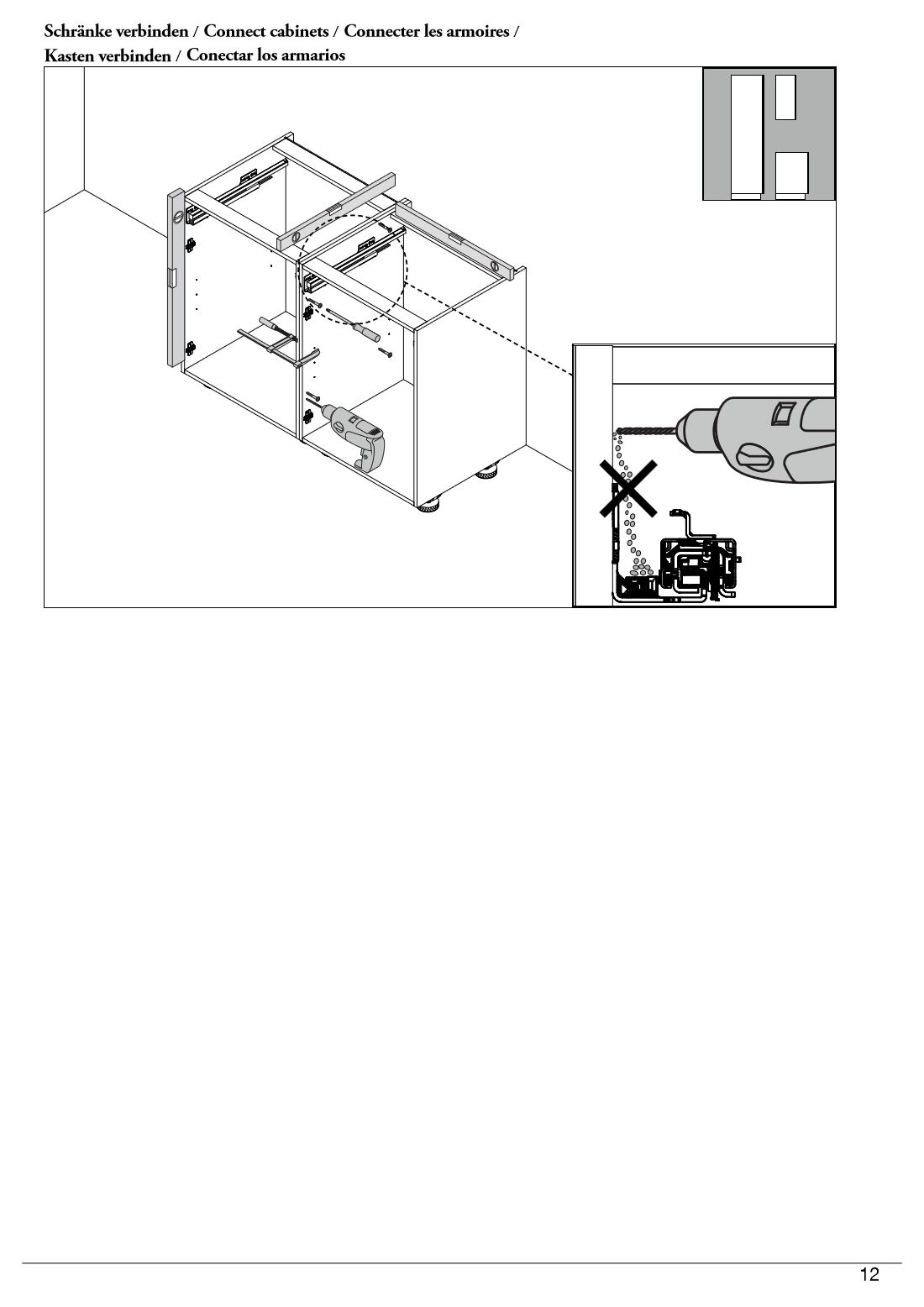

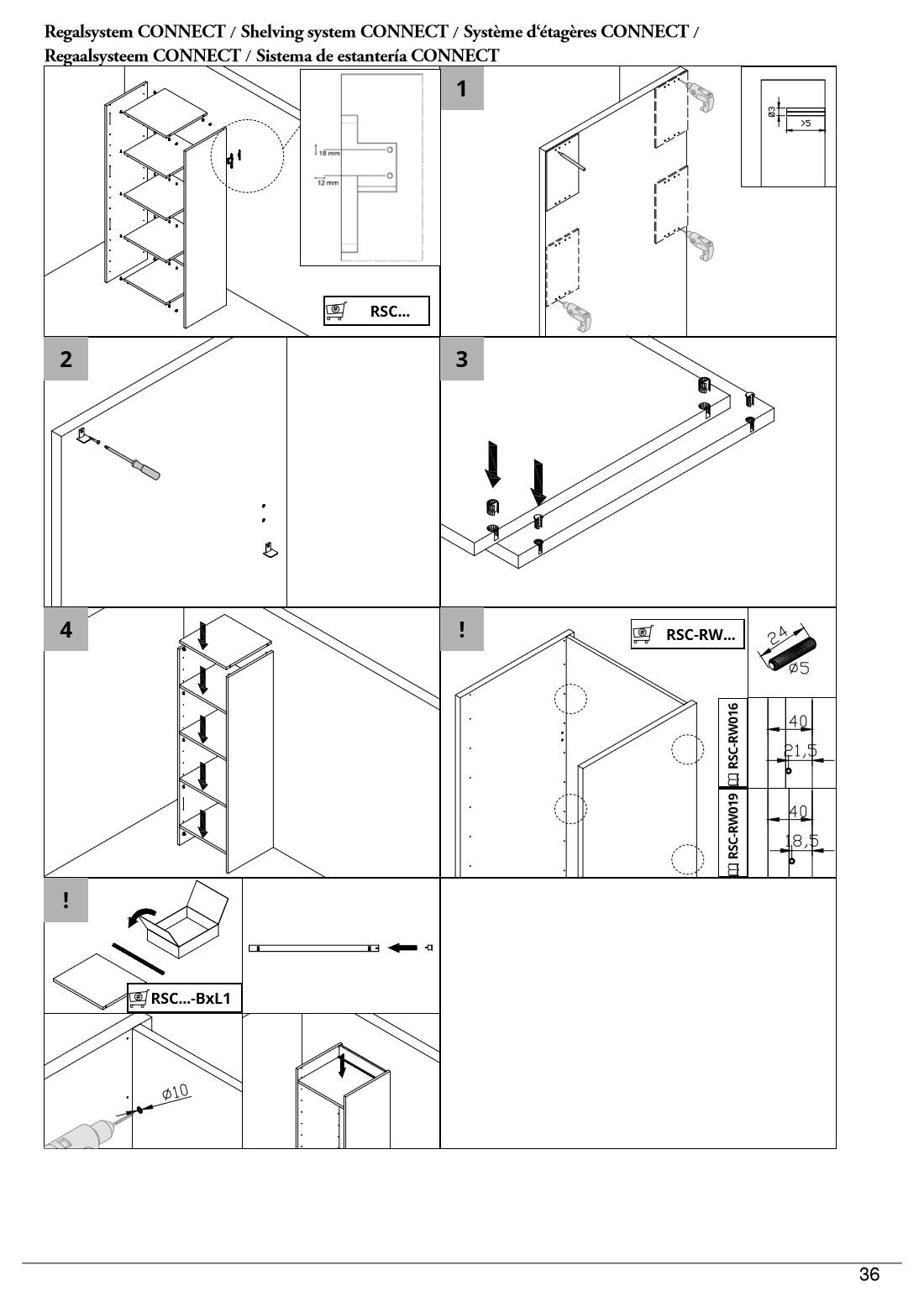

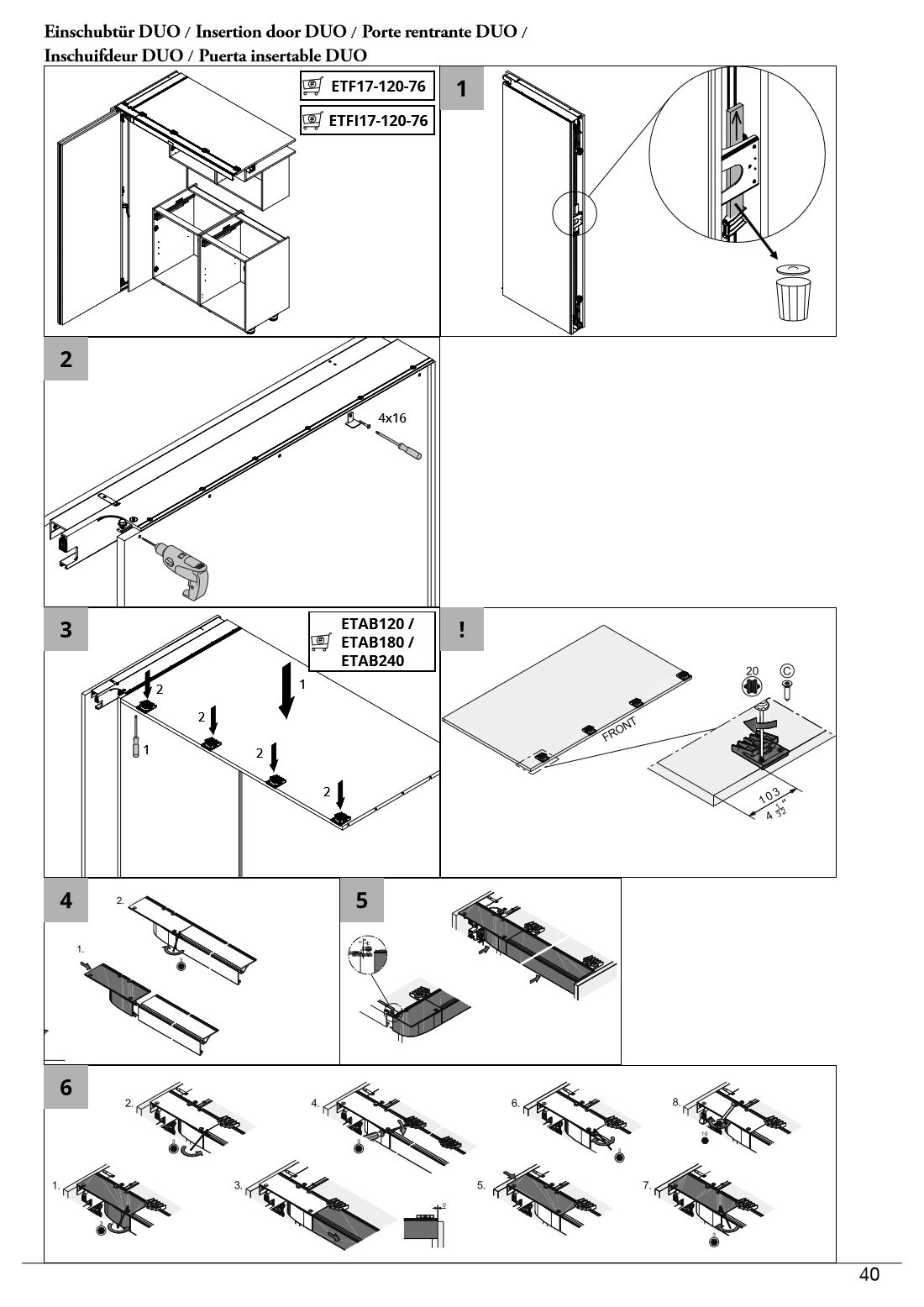

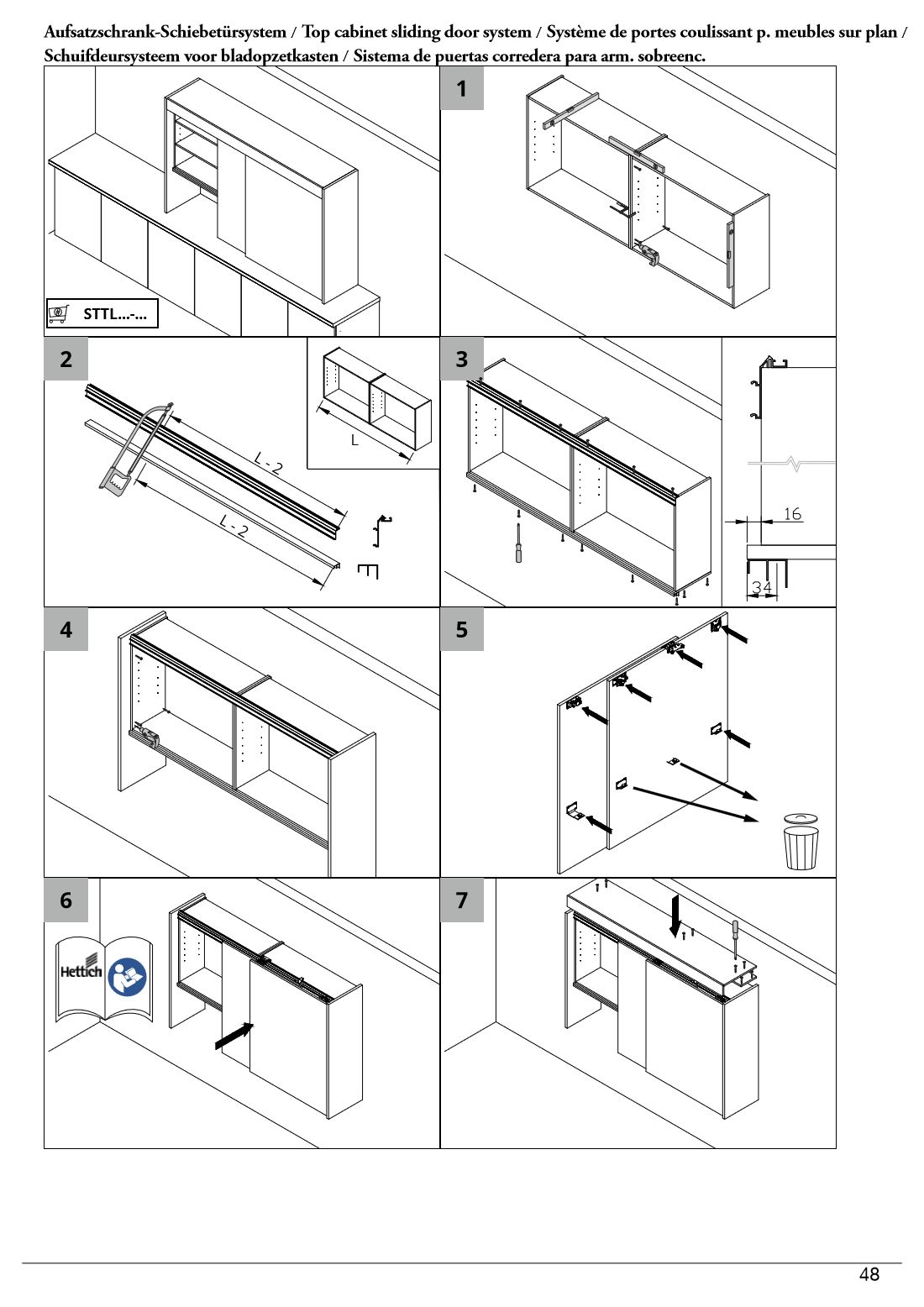

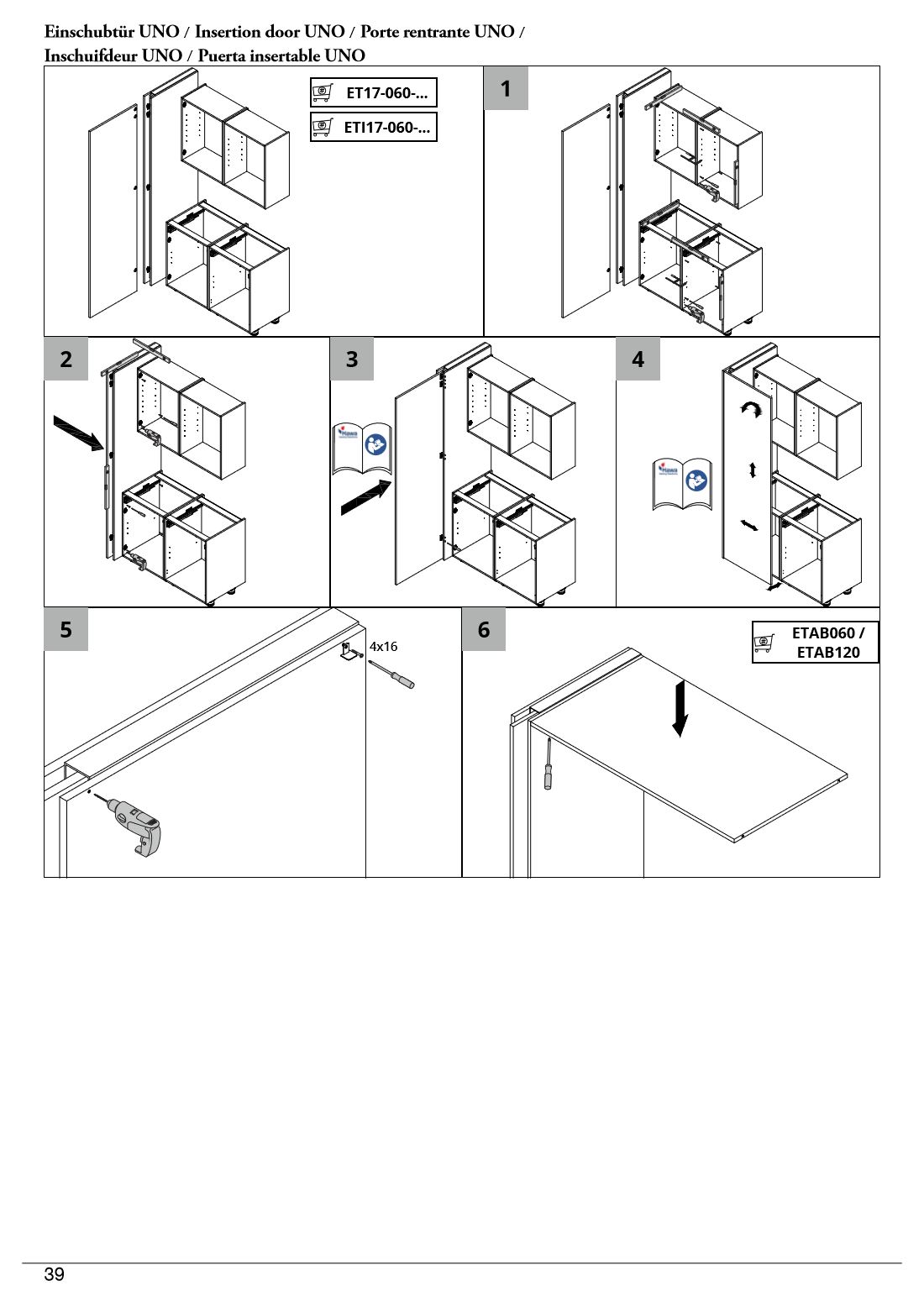

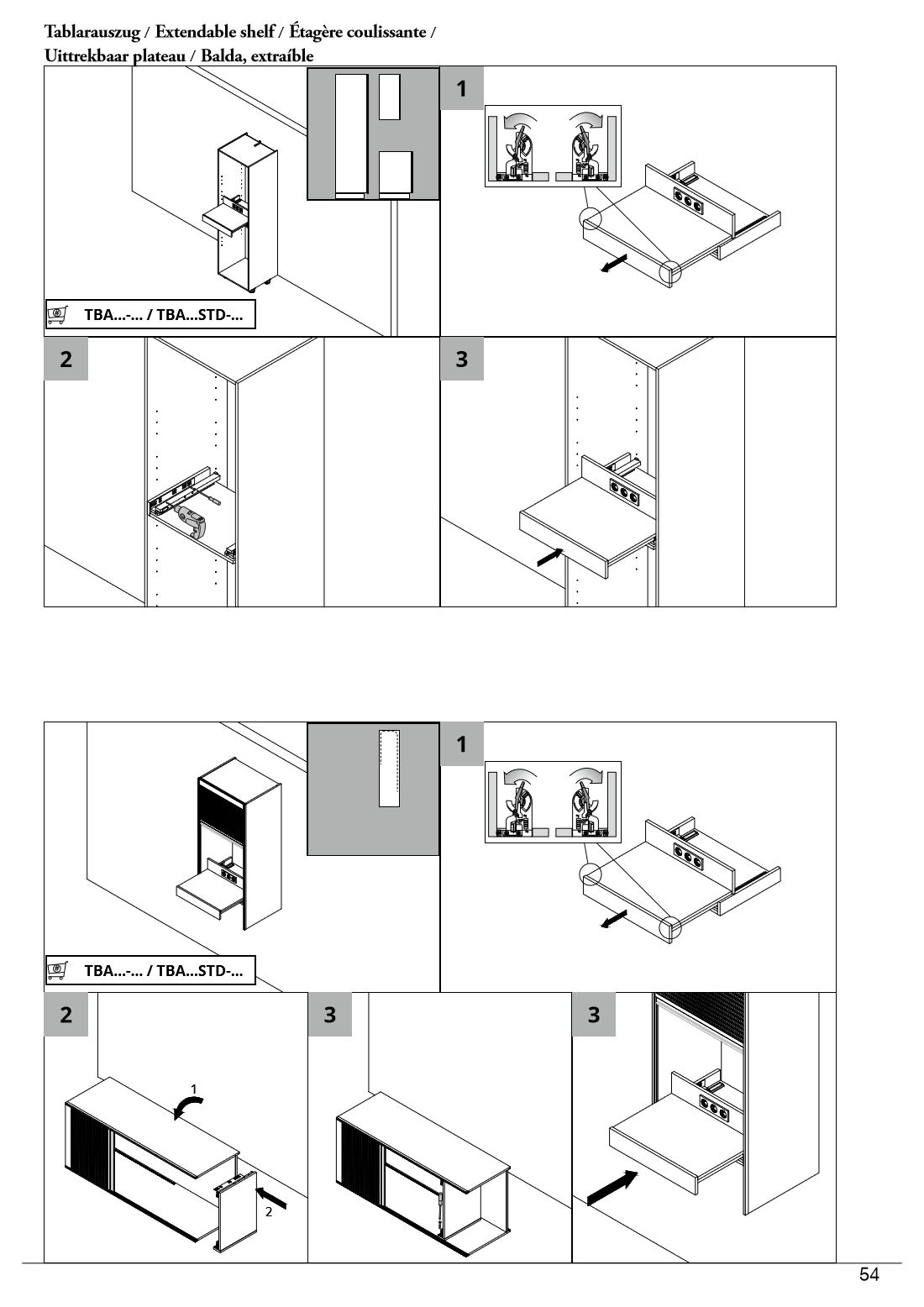

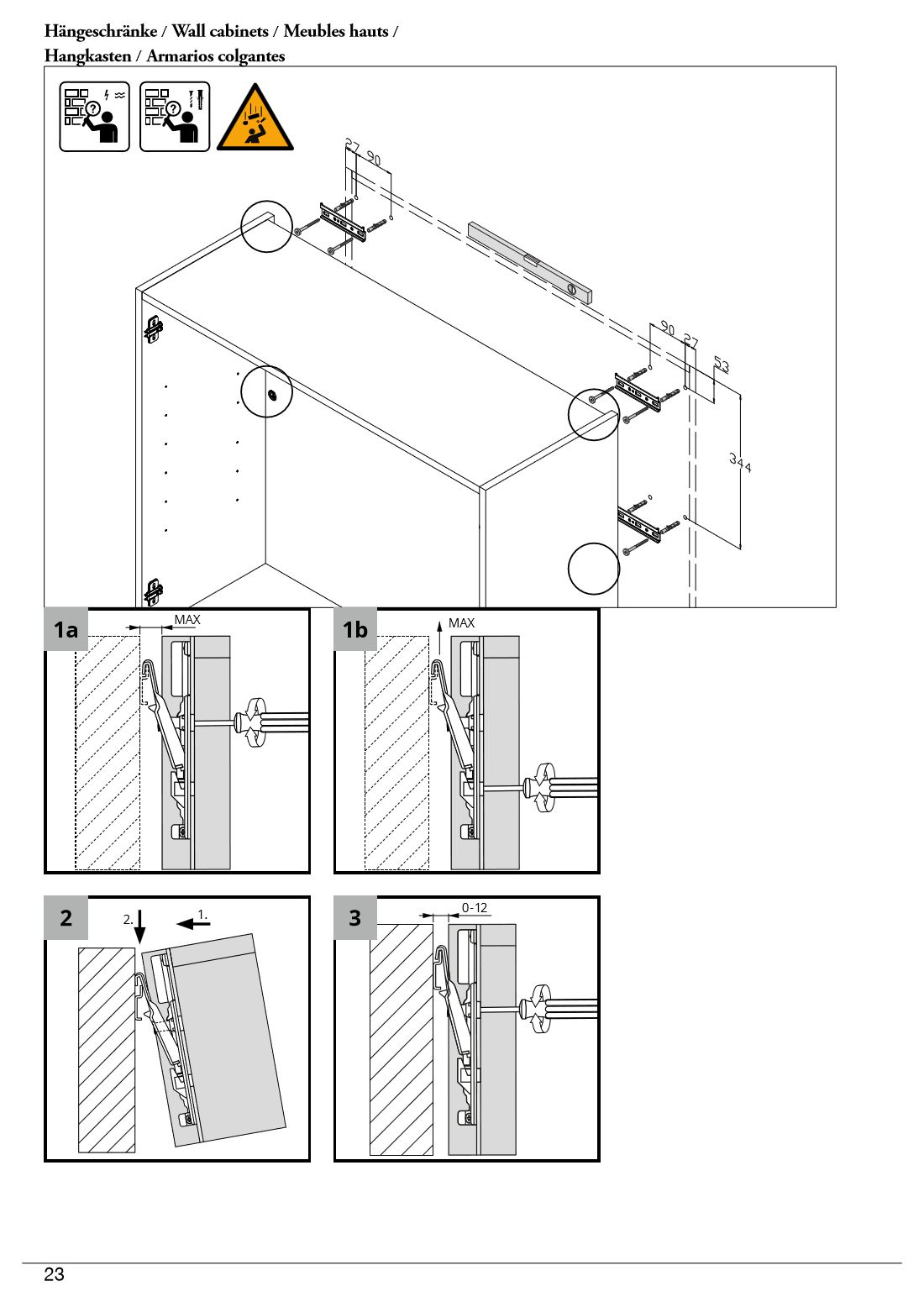

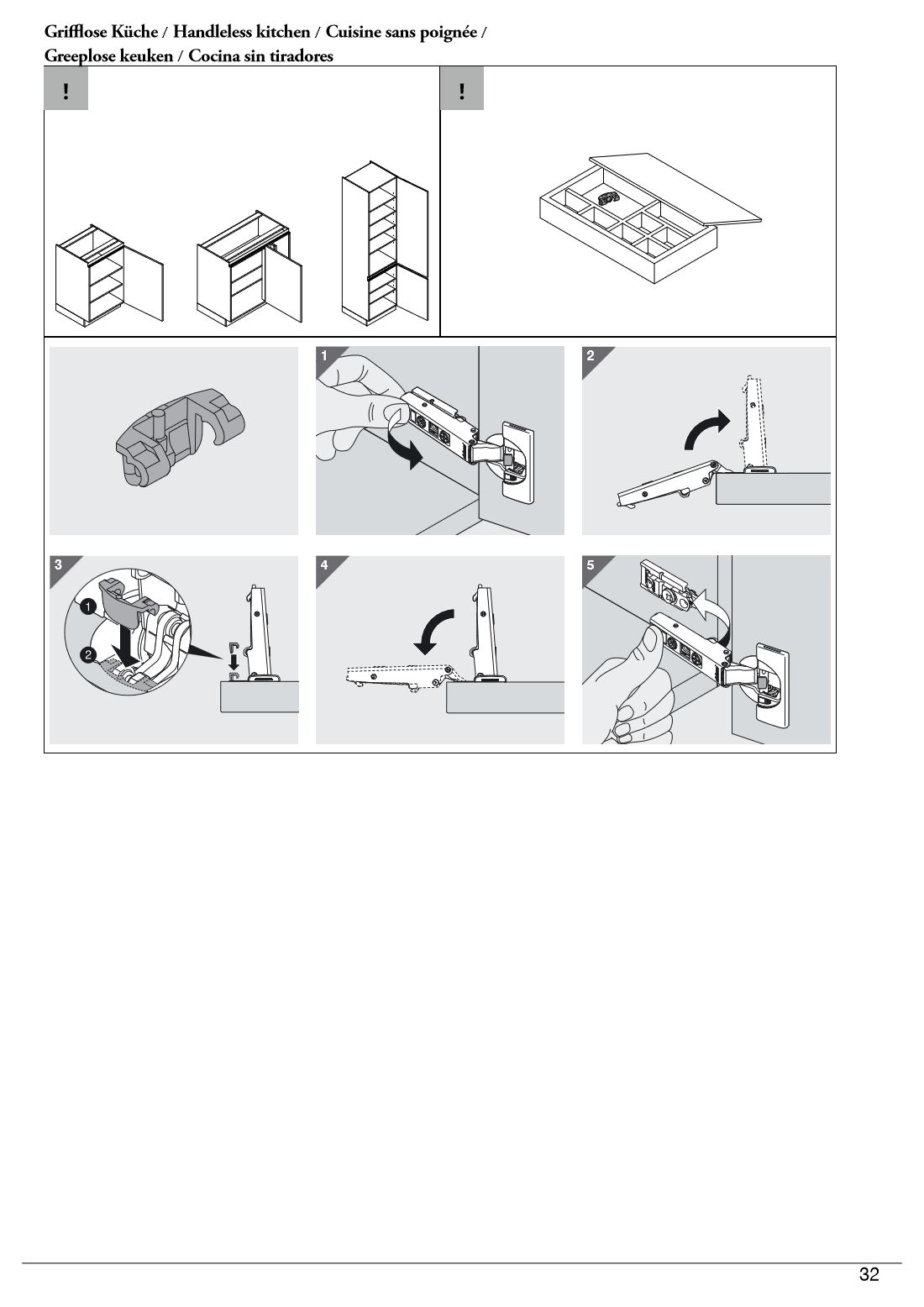

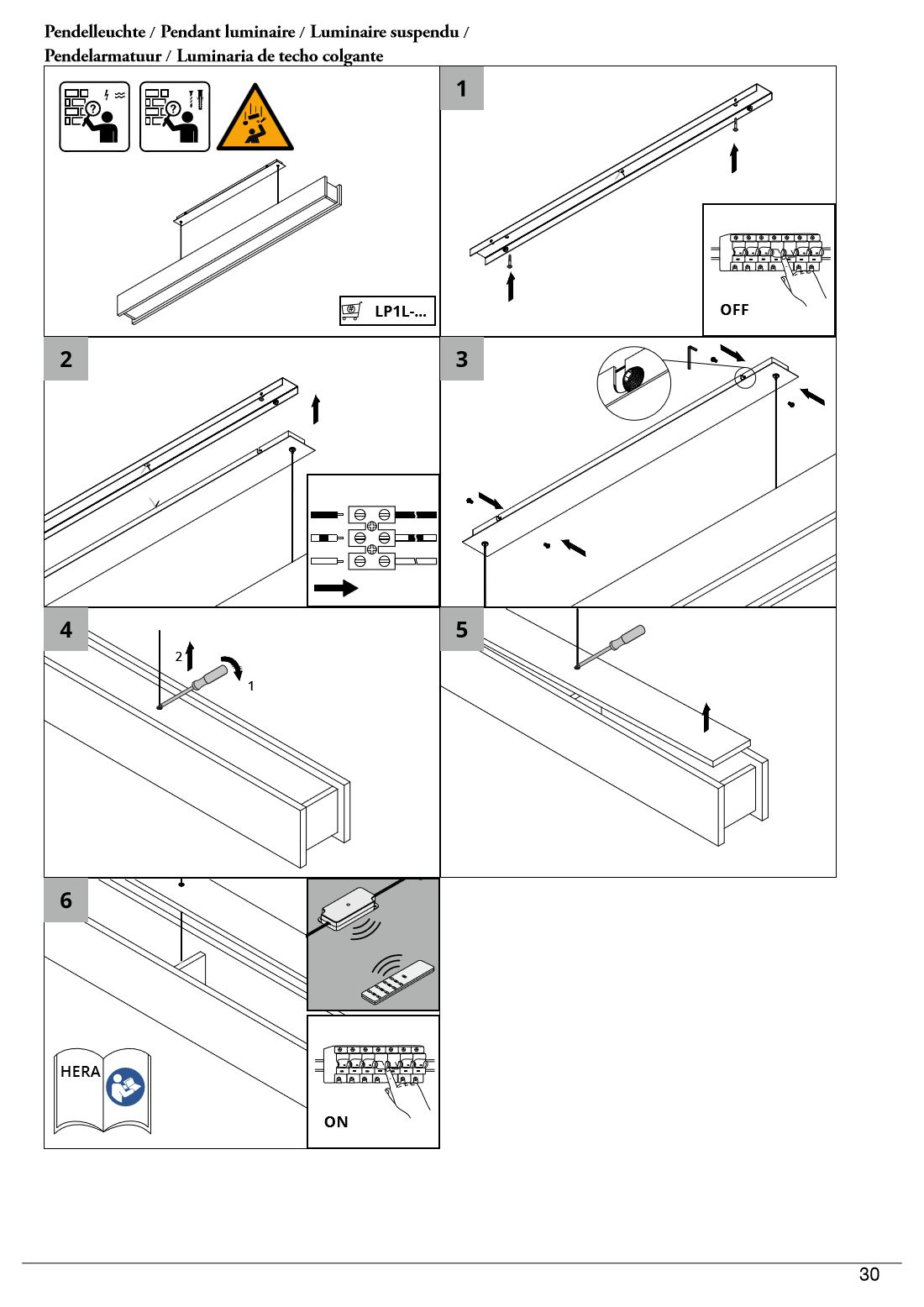

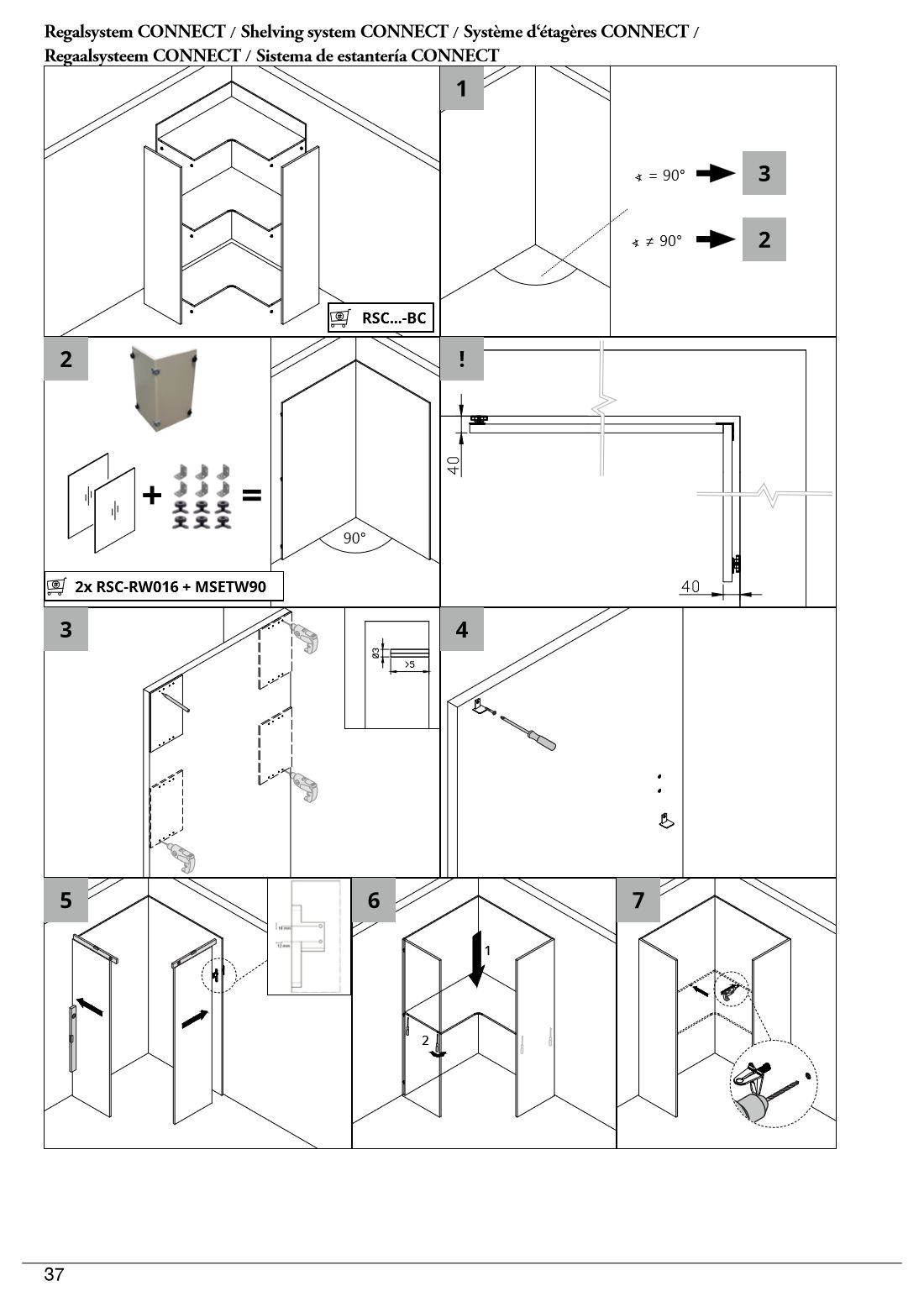

Nasledujúce vyobrazenia sú kompletným obrazovým návodom montáže z originálneho dokumentu výrobcu. Kliknite na náhľad pre zväčšenie a postupujte podľa poradia strán.
